MP-PS IFG Rohrschuh-Festpunktverbinder

Konfigurator
Technische Daten
Technische Dokumente
Vorteile & Anwendungen
Zugehörige Produkte
LCG003737_v2 (2299354)
LCG003737_v3 (2299368)
LCG003768_v1_s (2299802)
LCG003757_v4_s (2299616)
LCG003765_v1_s (2299778)
LCG003758_v10_cropped (2299651)
06_IS_MP-PS IFG_0001 (2299273)
07_IS_MP-PS IFG_Beam_0001 (2299279)

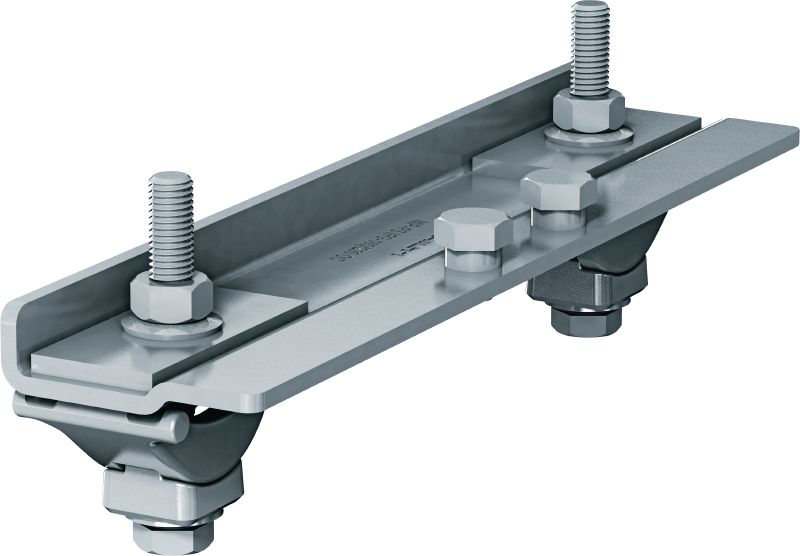

Festpunktverbinder zur Montage von MP-PS-Rohrschuhen an Stahlträgern im Außenbereich

  • Feuerwiderstand (Ja/Nein): Nein
  • Temperaturbeständigkeit: -20 - 300 °C
  • Werkstoffzusammensetzung: Trägerklammern (Trägerklammer und Sattel): Gusseisen nach DIN EN1562, Grundplatte: S280GD nach EN10346, Rechteckige Unterlegscheibe: S235JR – Yield280 nach HN 707, Schrauben: Festigkeitsklasse 8.8 nach ISO 898-1, Muttern: Güteklasse 8 nach ISO 898-2, Haltescheibe: C60E nach EN10132-3, Zylindrische Unterlegscheiben: Edelstahl X5CrNi18-10 nach EN10088-3

Hilti Kunden suchten auch Befestigung Rohre, Rohrschuhen, MP-PS, Festpunktverbinder oder Trägerverbinder.

Optionen auswählen

Verpackungseinheit
  • 4 Stk
 Produktvarianten
Menge
Packungen
Gesamt Stk.
1
Ihre persönlichen Preise werden nicht angezeigt

Bitte anmelden oder registrieren, um Ihre persönlichen Preise zu sehen.

Nettopreis (rabattiert)
Ab EUR 285,68

Technische Daten

Details
Technical illustrations
Feuerwiderstand (Ja/Nein)
Nein
Temperaturbeständigkeit
-20 - 300 °C
Werkstoffzusammensetzung
Trägerklammern (Trägerklammer und Sattel): Gusseisen nach DIN EN1562, Grundplatte: S280GD nach EN10346, Rechteckige Unterlegscheibe: S235JR – Yield280 nach HN 707, Schrauben: Festigkeitsklasse 8.8 nach ISO 898-1, Muttern: Güteklasse 8 nach ISO 898-2, Haltescheibe: C60E nach EN10132-3, Zylindrische Unterlegscheiben: Edelstahl X5CrNi18-10 nach EN10088-3
Werkstoffstärke
Alle Blechteile: 5 mm
Oberfläche
Trägerklammern und rechteckige Unterlegscheibe: DIN EN ISO 1461, Grundplatte: ZM300, Schrauben/Muttern: ISO 10684, Haltescheiben: ISO 10683, zylindrische Unterlegscheibe: Edelstahl
Feuerverzinkt
Ja
Umgebungsbedingungen
Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)
Untergrundmaterial
Modulares Stützsystem
Schraubenschlüsselgröße
19 mm
Stahlträgerdicke
3 - 36 mm
Stahlträgerdicke min.
3 mm
Stahlträgerdicke min. (Umrechnung Zoll/Bruchzahl)
1/8 in
Stahlträgerdicke max.
36 mm
Stahlträgerdicke max. (Umrechnung Zoll/Bruchzahl)
1-7/16 in

Technische Dokumente

Dokumentierung
Technische Information
Nachhaltigkeitsdokumentation
Bedienungsanleitung
pdf Handbuch zum Thema Korrosion, Englisch [ 9.6 MB ]

Vorteile & Anwendungen

Vorteile

  • Einfachere Installation – leicht anpassbare und nachrüstbare Methode zur Montage von Rohrschuhen an Stahlträgern
  • Mehr Sicherheit auf der Baustelle – Klemmfunktion ohne Schweißen oder Bohren
  • Teil des MP Rohrschuhsystems – eine anpassbare Lösung für nahezu jede gängige Stahlträgerdicke
  • Schlanke Ausführung – besserer Zugang, wenn an heißen Rohrleitungen eine Dämmung um den Rohrschuh notwendig ist
  • Geeignet für stehende, hängende und horizontale oder vertikale Montage an I-Trägersäulen

Anwendungen

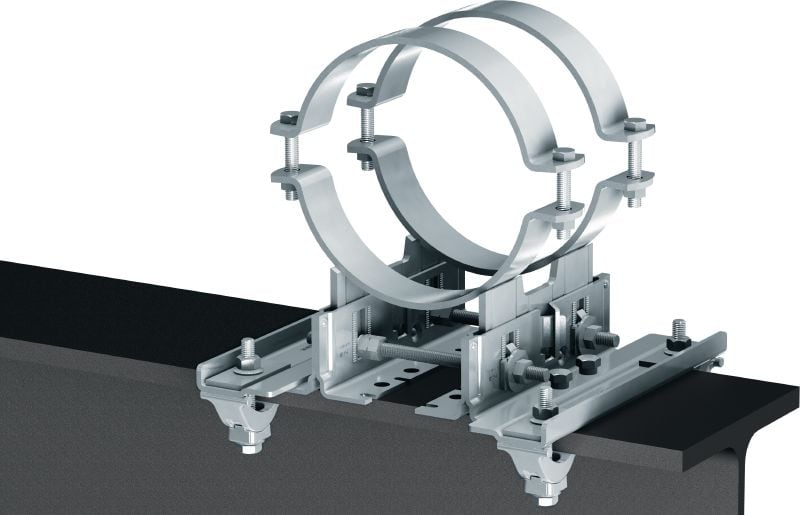

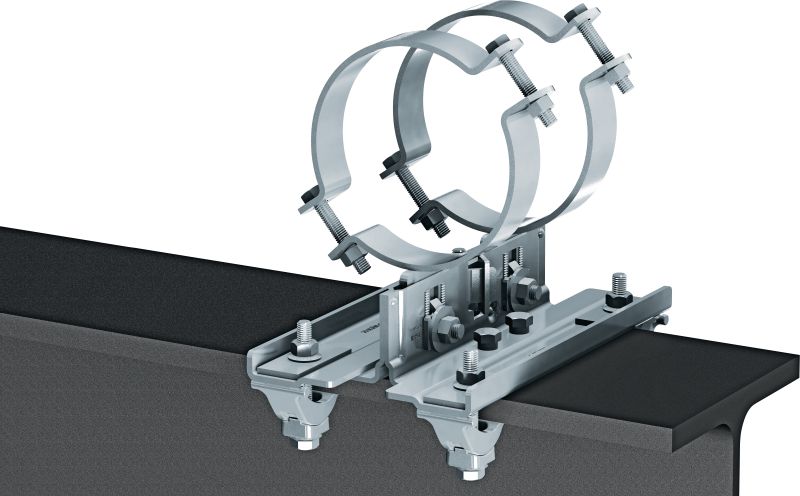

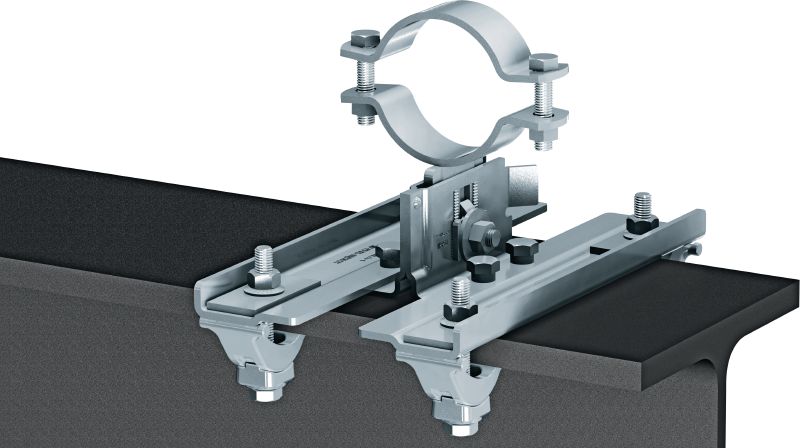

  • Befestigung von MP-PS Rohrschuhen als Festpunkt an Stahlträgern
  • Empfohlen für den Einsatz im Innen- oder Außenbereich mit geringer bis moderater Schadstoffkonzentration (C3)
