BEFESTIGUNG VON LICHT UND SIGNALISATION

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)

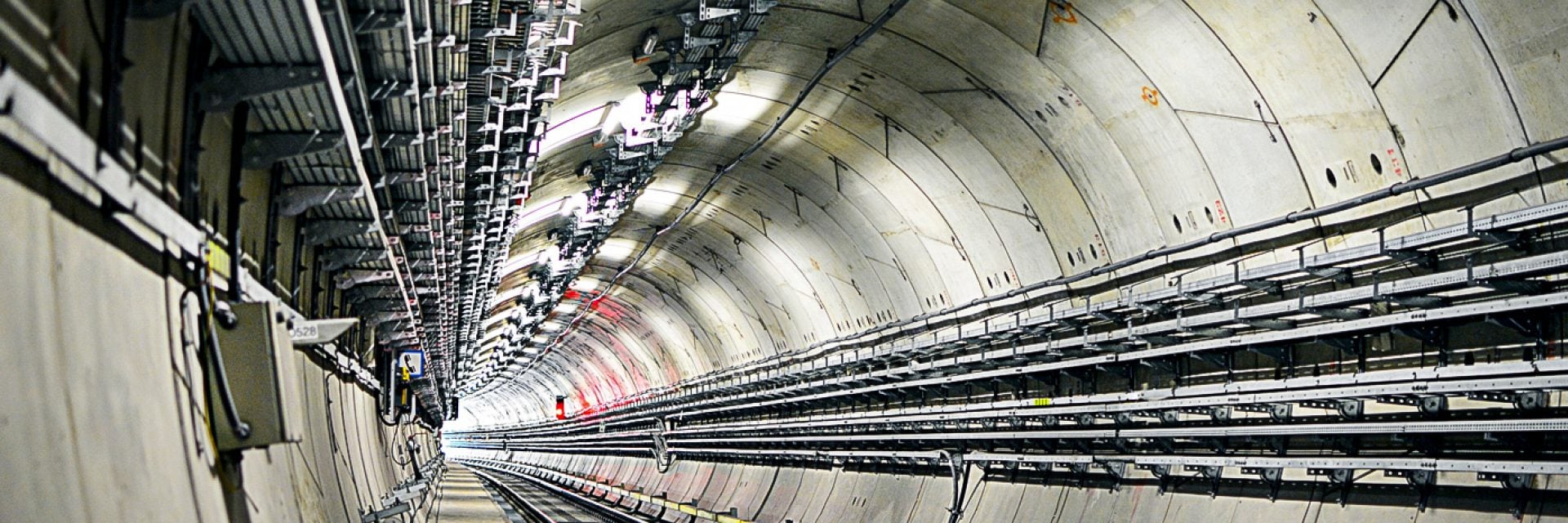

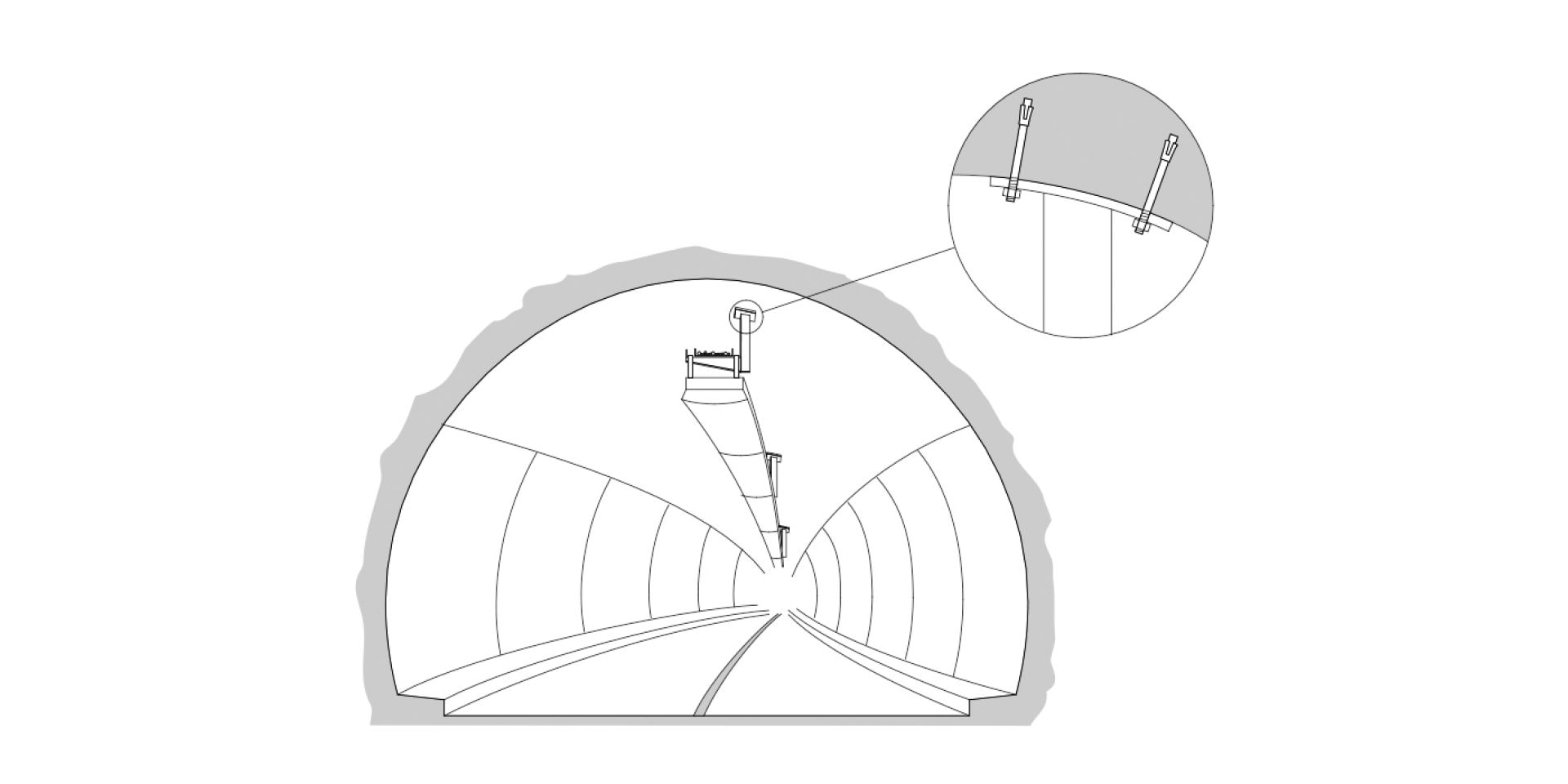

Die hinreichende Beleuchtung von Bahnhöfen, Haltestellen, Unterführungen, Tunneln ist eine Grundvoraussetzung für die Sicherheit von Verkehrsteilnehmern. Somit ist deren Befestigung  als sicherheitsrelevant einzustufen. So ist zum Beispiel innerhalb des Fahrtunnels eine Notbeleuchtung vorzusehen um die Evakuierung eines Zuges und das Erreichen sicherer Bereiche zur  Selbstrettung zu unterstützen, unter Umständen müssen in diesem Fall bestimmte Forderungen hinsichtlich der Feuerwiderstandsdauer des Befestigungssystem erfüllt sein.

Anforderungen an Verankerungen von Licht und Signalisation

Grundsätzlich ist in Abhängigkeit der Art der Einwirkung als auch der Nutzungsdauer das Befestigungsmittel zu wählen. Nach unserer Erfahrung ergeben sich folgende Anforderungen:

  • Zugelassenes System (ETA)
  • Bemessungssoftware und Dokumentation notwendig
  • Brandbeanspruchung - Projektspezifische Brandlastkurve
  • Ermüdung
  • Erdbeben
  • Schock
  • Schnelles und sicheres Setzen
  • Rückbau des Verankerungselements möglich / Wiederverwendbarkeit
  • Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)
  • Je nach nationalen Gegebenheiten wird A4 oder HCR gefordert.
  • Bohrlochversiegelung



Bemessung / Normative Regelungen

  • Bemessung für statische und quasi-statische Belastung nach EN 1992-4
  • Bemessung für Ermüdungsbeanspruchung nach EN 1992-4 (Annex D) oder EOTA TR061
  • Bemessung für Erdbebenbeanspruchung nach EN1992-4
  • Qualifizierung nach EAD 330232-00-0601 (mechanische Dübel)
  • Qualifizierung nach EAD 330499-00-0601 (chemische Dübel)
  • Qualifizierung nach EAD 330250-00-0601 (Ermüdungsbeanspruchung)
  • Brandkurven unterschiedlich in verschiedenen nationalen Standards (ISO 834, HCM, RWS, ZTV-ING)
  • Schockbeanspruchung nach BZS Prüfrichtlinie

Das optimale Verankerungselement für Befestigungen von Licht und Signalisation

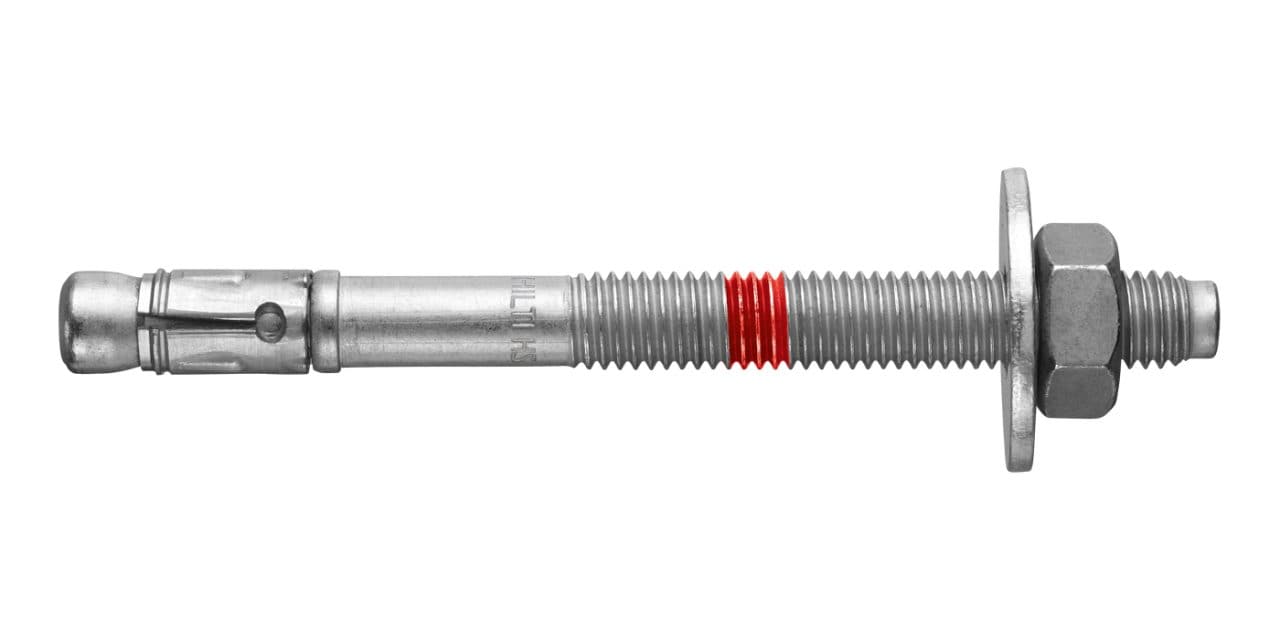

HST3-R

  • ETA-98/0001
  • Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
  • Brandlastkurven: ISO 834 und ZTV-ING
  • Erdbeben für Kategorien C1 und C2
  • Prüfbericht für Schockbeanspruchung nach BZS Richtlinie
  • Schnelles Setzen mit AT Modul, Sicheres Setzen mit Hilti SafeSet Technologie
  • Rückbau des Verankerungselements nicht möglich
  • Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
  • Material A4 und HCR (1.4529) verfügbar
  • Bohrlochversiegelung nicht möglich

Zum Produkt HST3-R

Zum Produkt HST-HCR

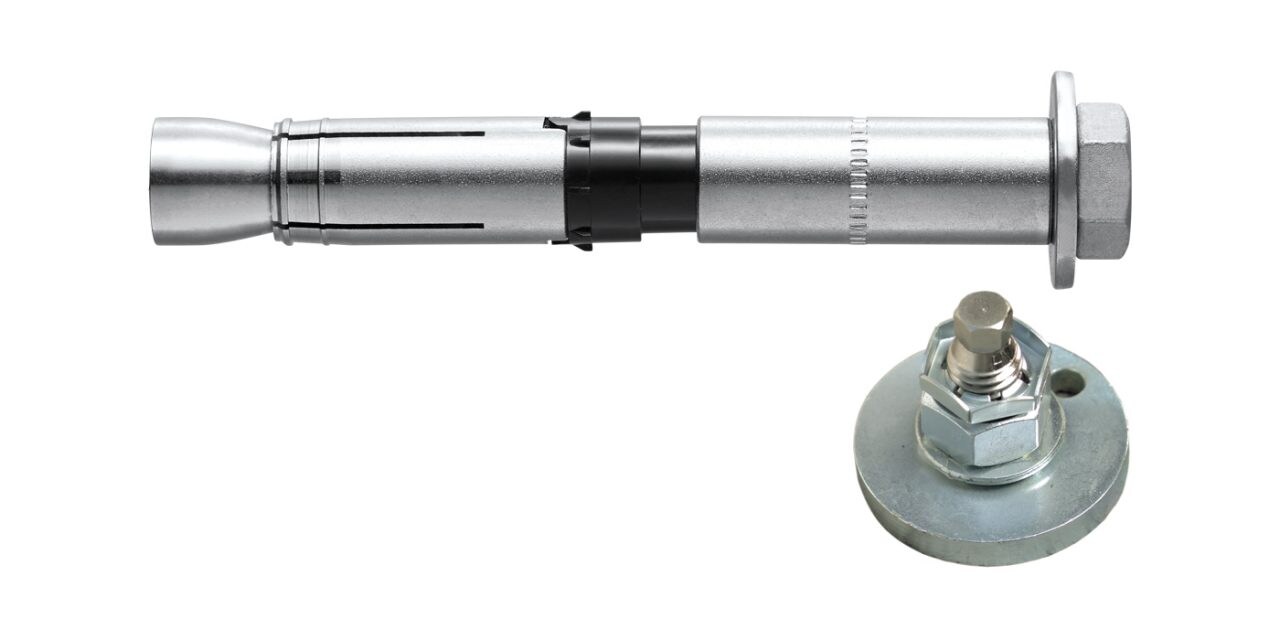

HSL3-R + Verfüllscheibe

  • ETA-02/0042
  • Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
  • Brandlastkurve: ISO 834 tech. Beurteilung für Ermüdungsbeanspruchung entsprechend technischer Daten möglich
  • Erdbeben für Kategorien C1 und C2
  • Prüfbericht für Schockbeanspruchung nach BZS Richtlinie
  • Zusammendrückbares Element verhindert, dass sich der Anker im Loch mitdreht und gewährleistet so eine sichere Klemmung des befestigten Bauteils
  • Demontage der Wandverkleidung möglich mit HSL-3G-R
  • Rückbau des Verankerungselements nur bei M20 möglich
  • Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
  • Material A4 verfügbar
  • Bohrlochversiegelung nicht möglich

Zum Produkt HSL3-R

Zum Produkt Verfüllscheibe

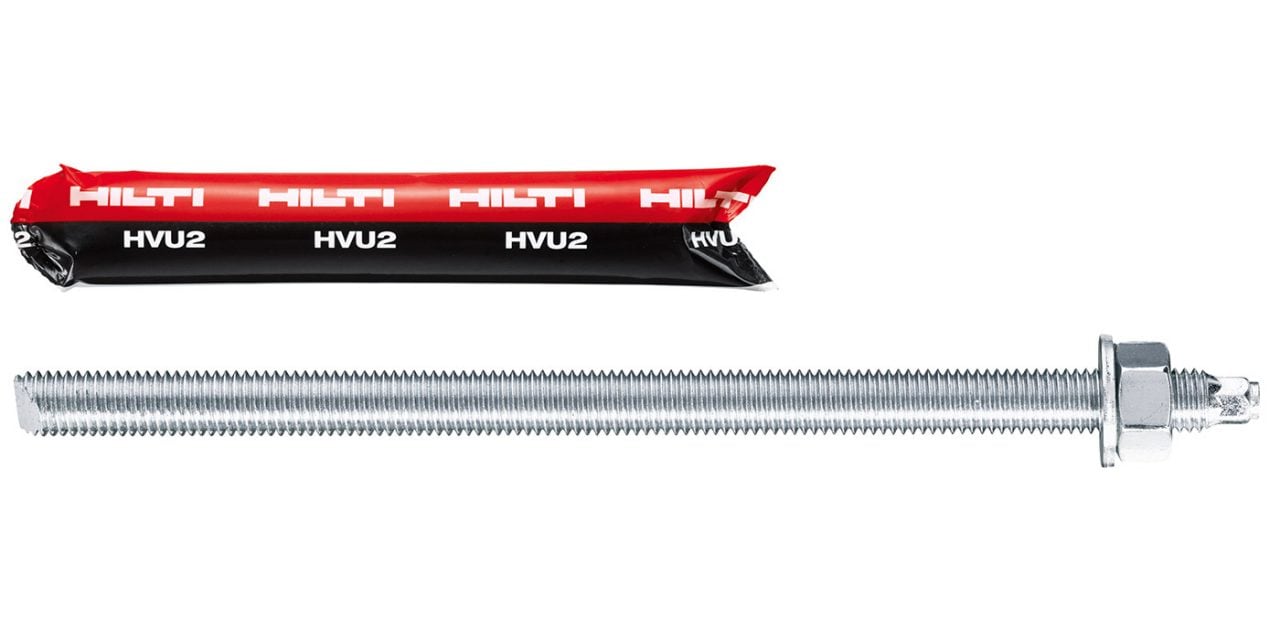

HVU2+ HAS-U A4

  • ETA-16/0515
  • Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
  • Brandlastkurven: ISO 834 und ZTV-ING
  • Erdbeben für Kategorie C1 und C2
  • Schnelles Setzen ohne Injektionssysteme
  • Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
  •  Material A4 und HCR (1.4529) verfügbar

Zum Produkt HVU2

Zum Produkt HAS-U A4

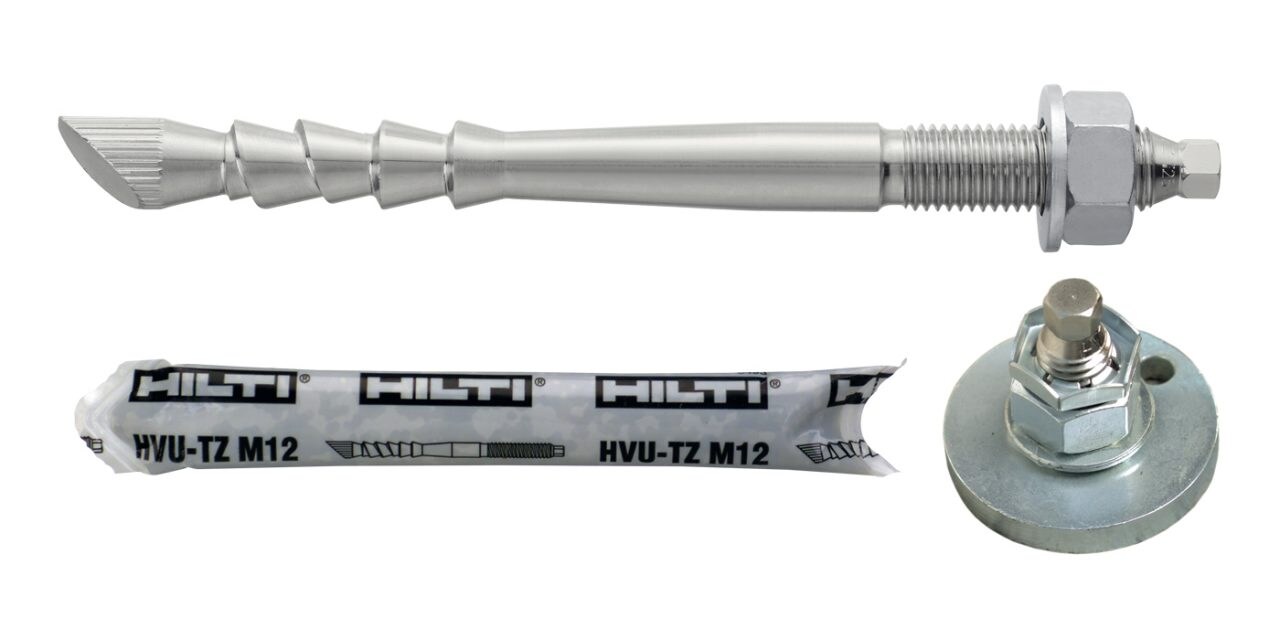

HVU-TZ + HAS-TZ + Verfüllscheibe

  • ETA-03/0032
  • Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
  • Brandlastkurve: ISO 834 und ZTV-ING
  • ABZ/abG für Ermüdungsbeanspruchung
  • Erdbeben für Kategorie C1
  • Prüfbericht für Schockbeanspruchung nach BZS Richtlinie
  • Sicheres Setzen mit Hilti SafeSet Technologie, Strapazierfähige und robuste weiche Folienpatronen unter Baustellenbedingungen, daher kein Bruchrisiko wie bei Glaspatronen, durchschnittliche Aushärtezeit bei 20°C: 30min
  • Demontage der Wandverkleidung möglich
  • Rückbau des Verankerungselements nicht möglich
  • Geeignet für hammergebohrte Löcher
  • Material A4 und HCR verfügbar
  • Bohrlochversiegelung möglich

Zum Produkt HVU-TZ

Zum Produkt HAS-TZ

Zum Produkt Verfüllscheibe

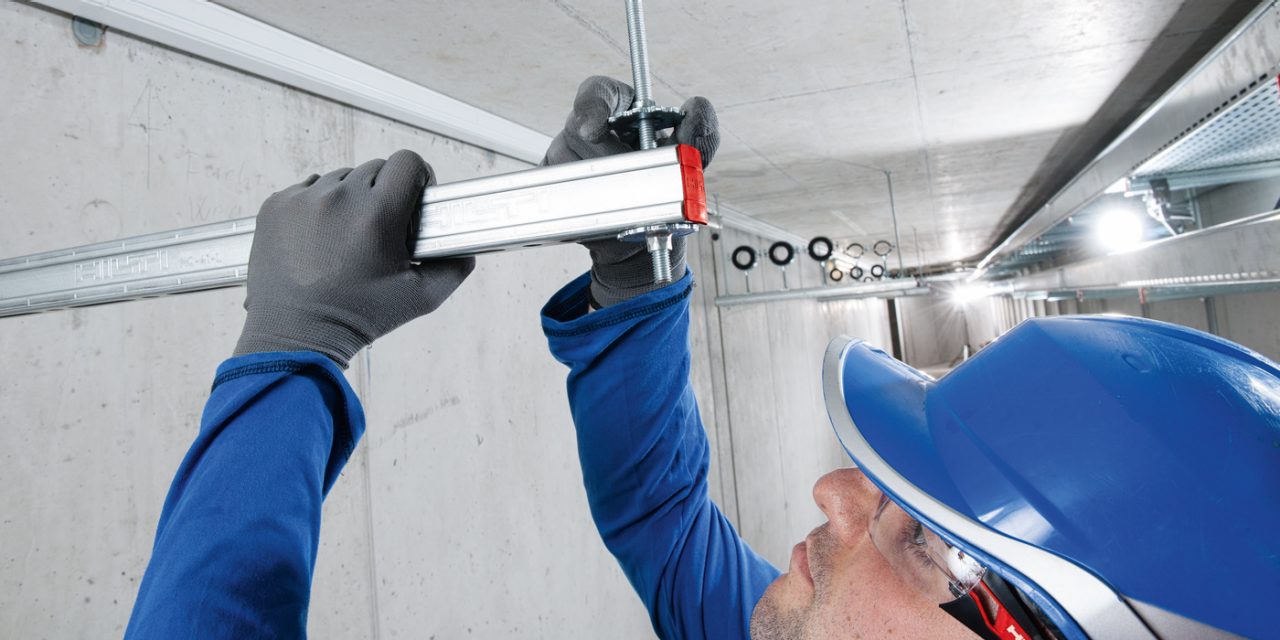

MQ Installationssysteme

  • Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
  • Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
  • Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
  • Wiederverwendbarkeit
  • Verfügbar in galvanisch verzinkt, feuerverzinkt sowie A2 / A4
  • Ideal für Sicherheitsstollen, technische Räume und Zentralen.
  • Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
  • Flexibilität bei Montage und Planung
  • Vorfabrikation möglich
  • Kein Schweißen

Zum MQ-System

Bohren

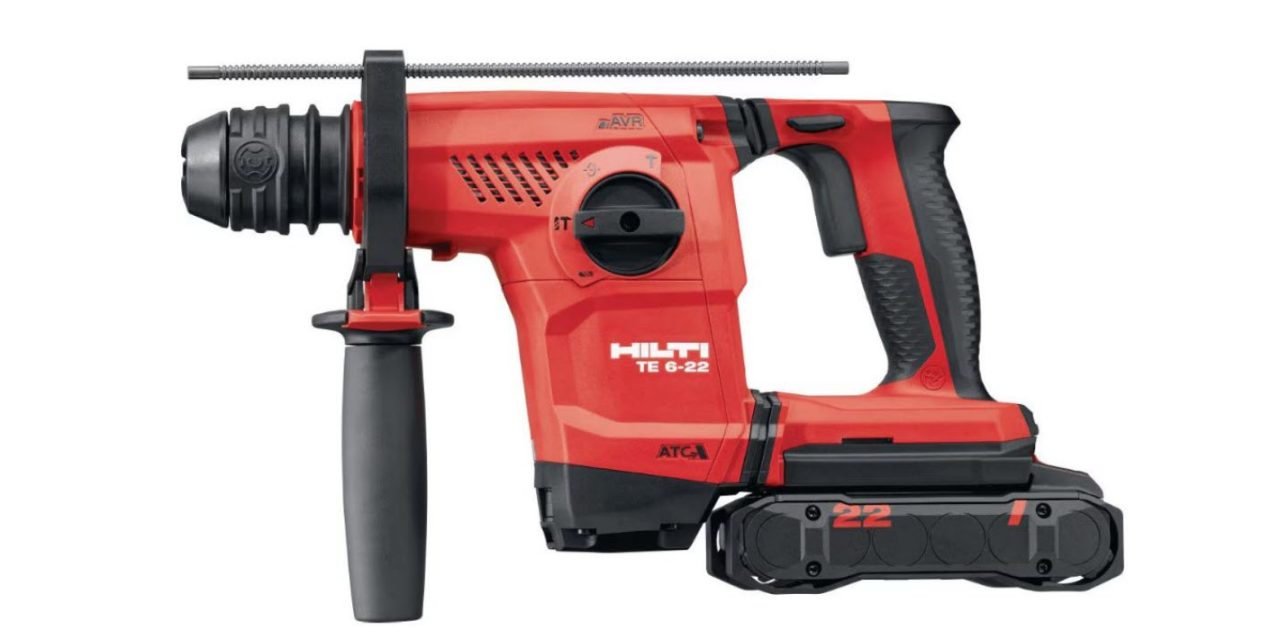

TE 6-A22 (04)

Akku-Bohrhammer (22 V) mit belastbarem D-Griff

Zum Produkt

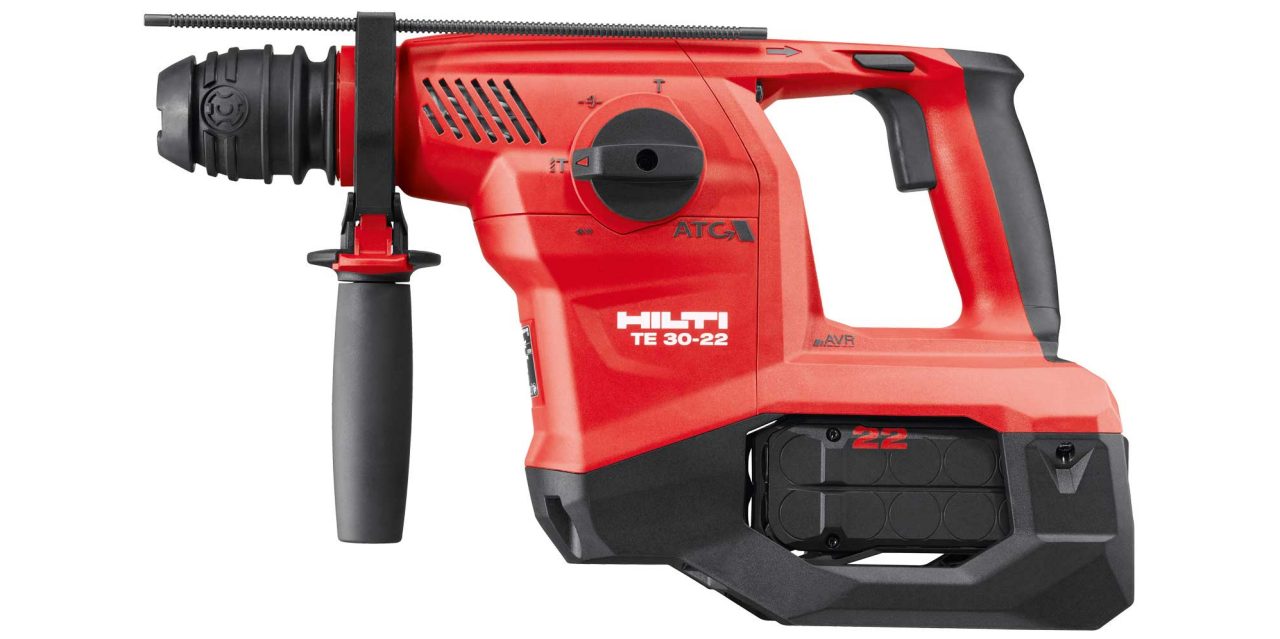

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung

Zum Produkt

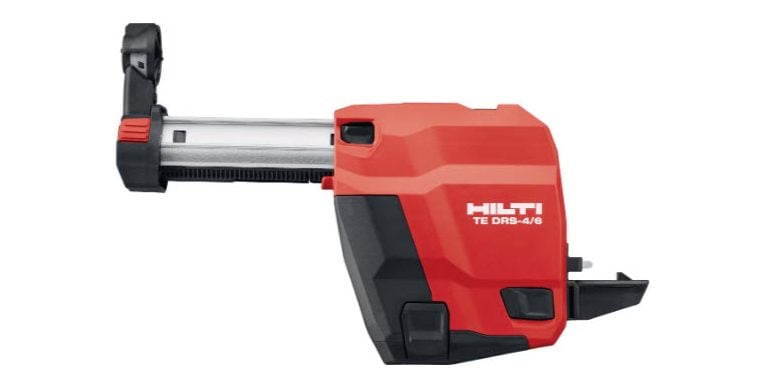

TE DRS-6-A (02)

Eingebaute Absaugung zur komfortablen Staubaufnahme

Zum Produkt

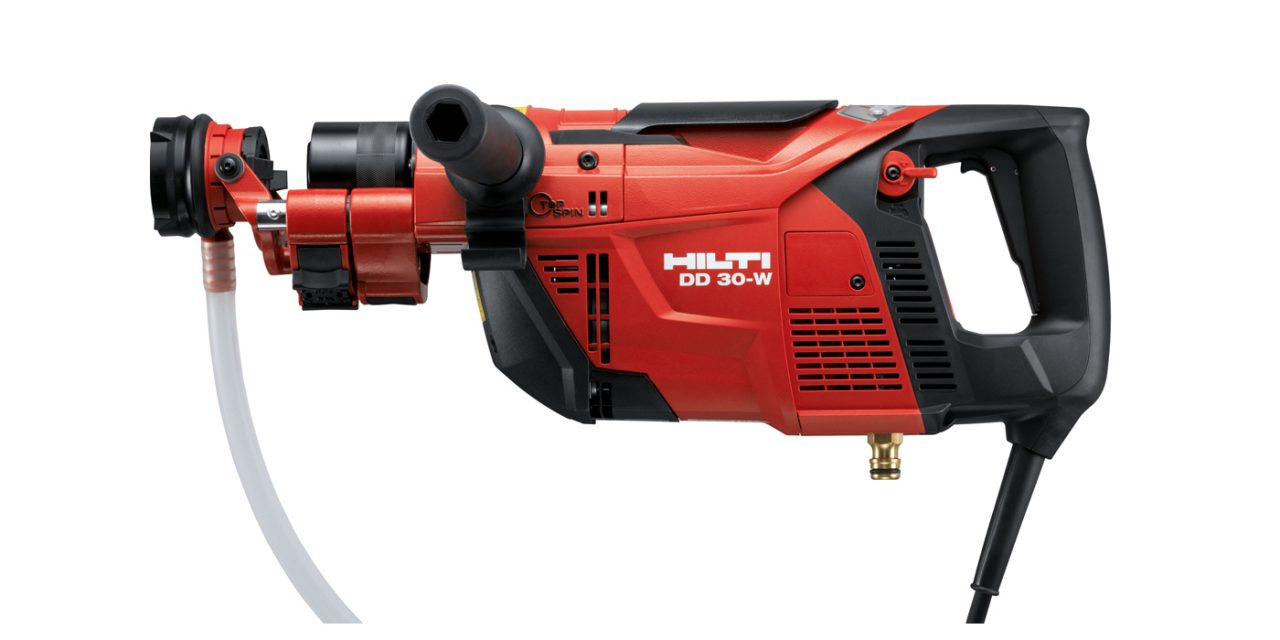

DD 30-W

Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse

Zum Produkt

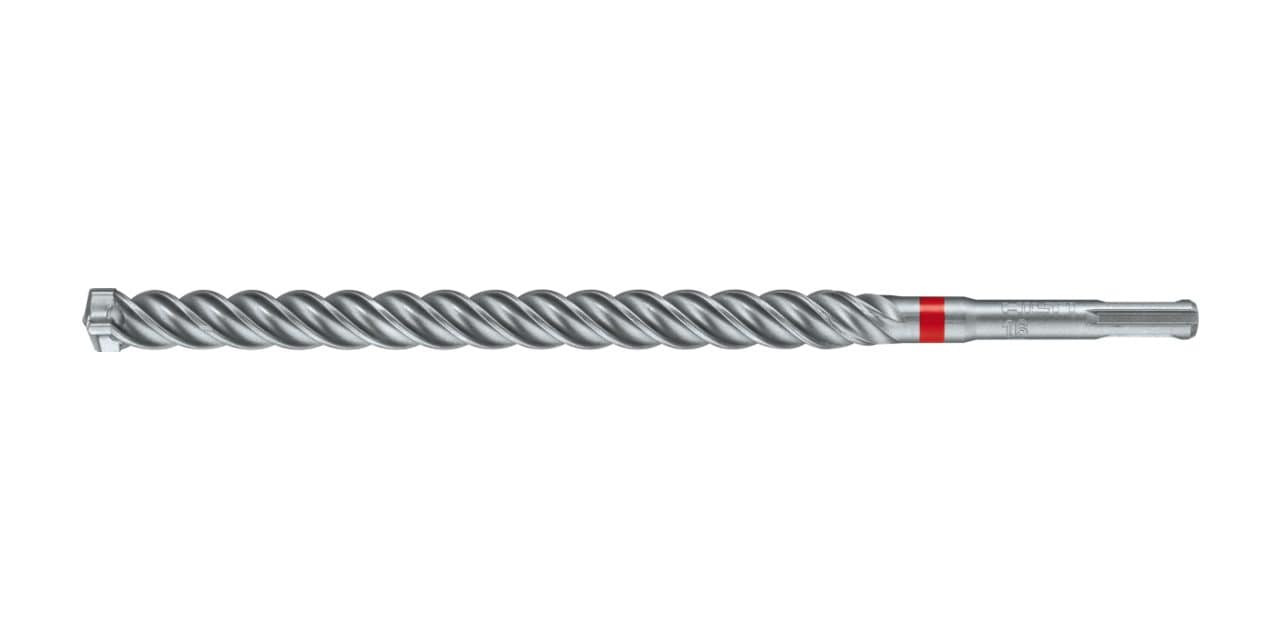

TE-CX (SDS PLUS)

SDS plus (TE-CX) Hammerbohrer der höchsten Leistungsklasse mit 4 Hartmetallschneiden

Zum Produkt

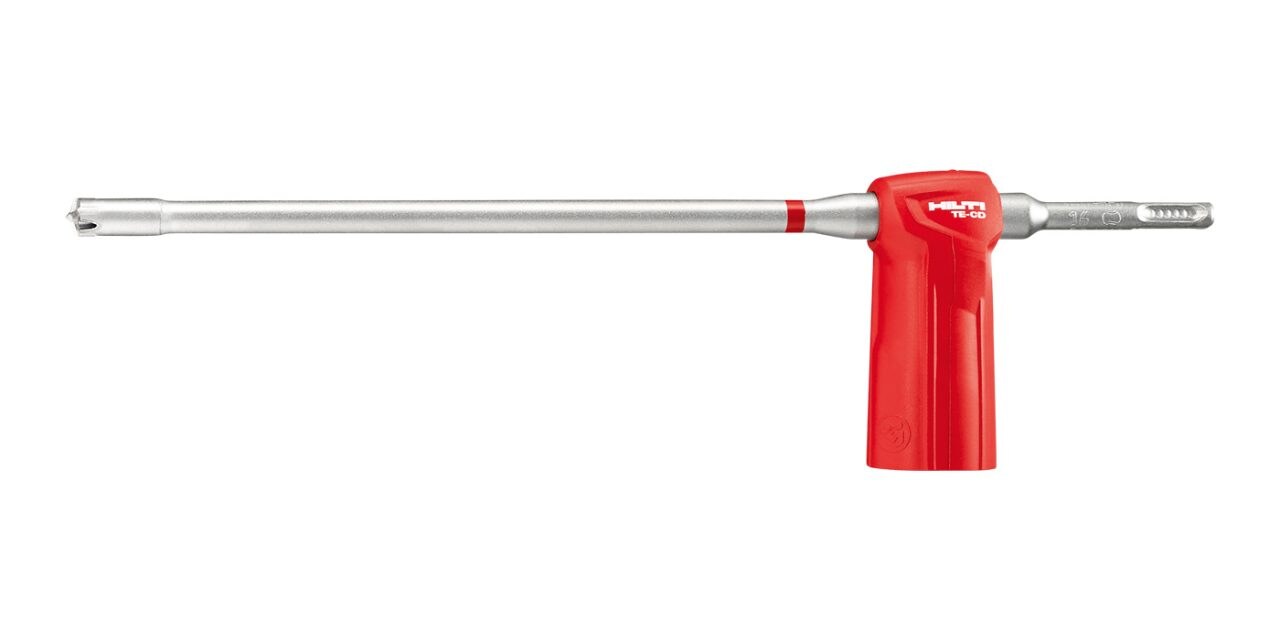

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren

Zum Produkt

Reinigen der Bohrungen

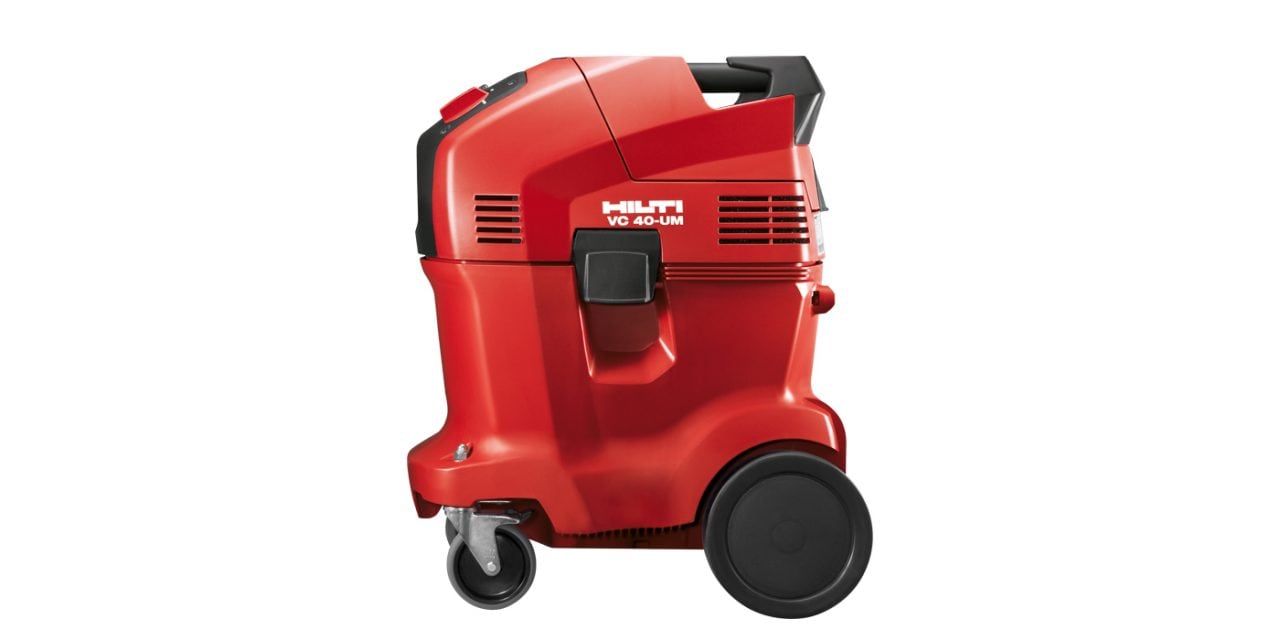

VC 40 - UM

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen

Zum Produkt

HIT-DL 14 – 55

Ausblaspumpe

Zum Produkt

HIT-RB 14 - 55

Reinigungsbürste

Zum Produkt

Setzen des Dübels

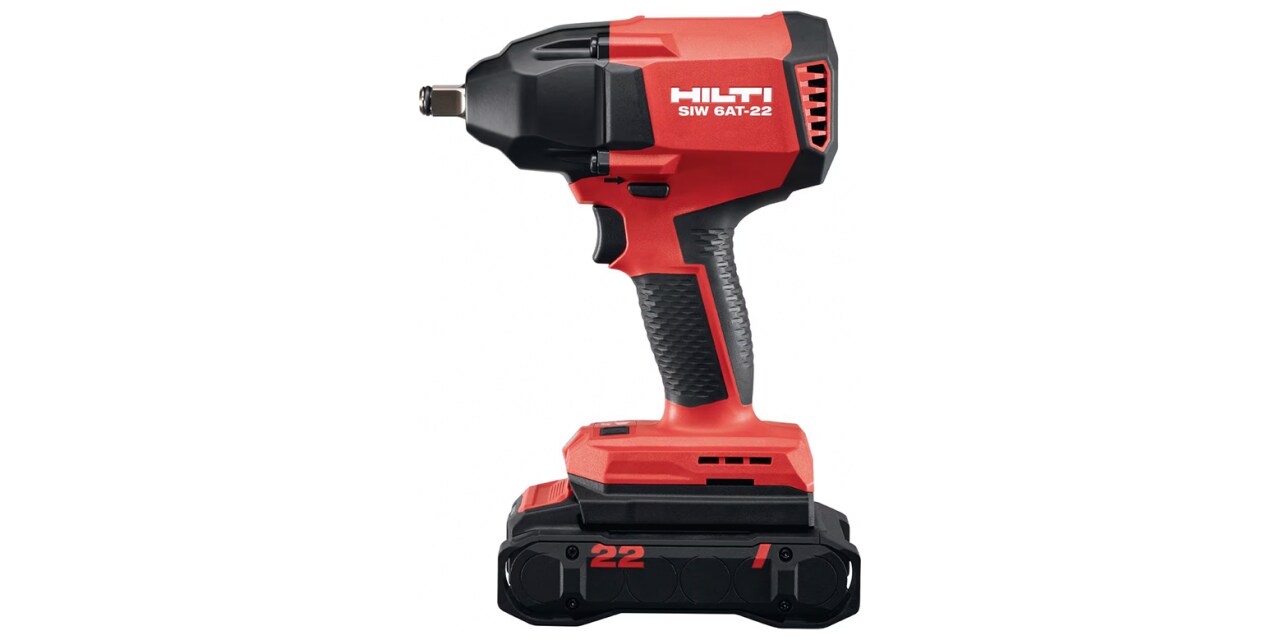

SIW 6AT-A22

Akku-Schlagschrauber 22 V

Zum Produkt

SI-AT-A22

Adaptives Drehmomentmodul für den SIW 6AT-A22 für Verankern und Verschrauben gemäß Zulassungen

Zum Produkt

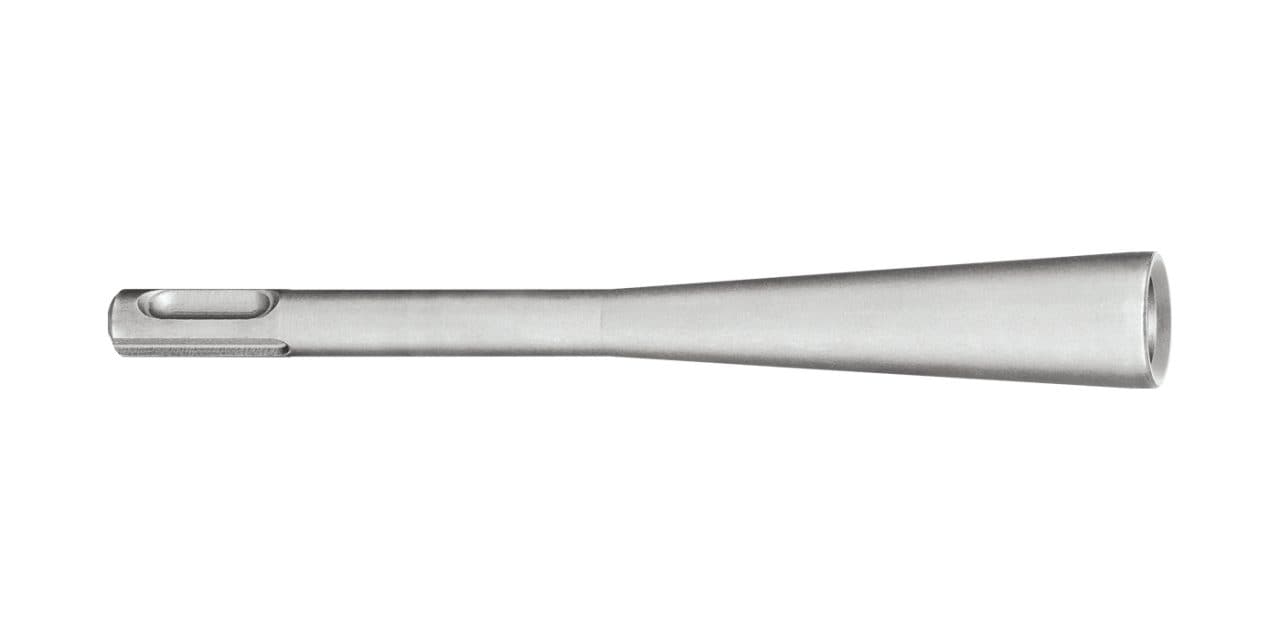

HS-SC

Setzwerkzeug HS-SC für HST3-R

Zum Produkt

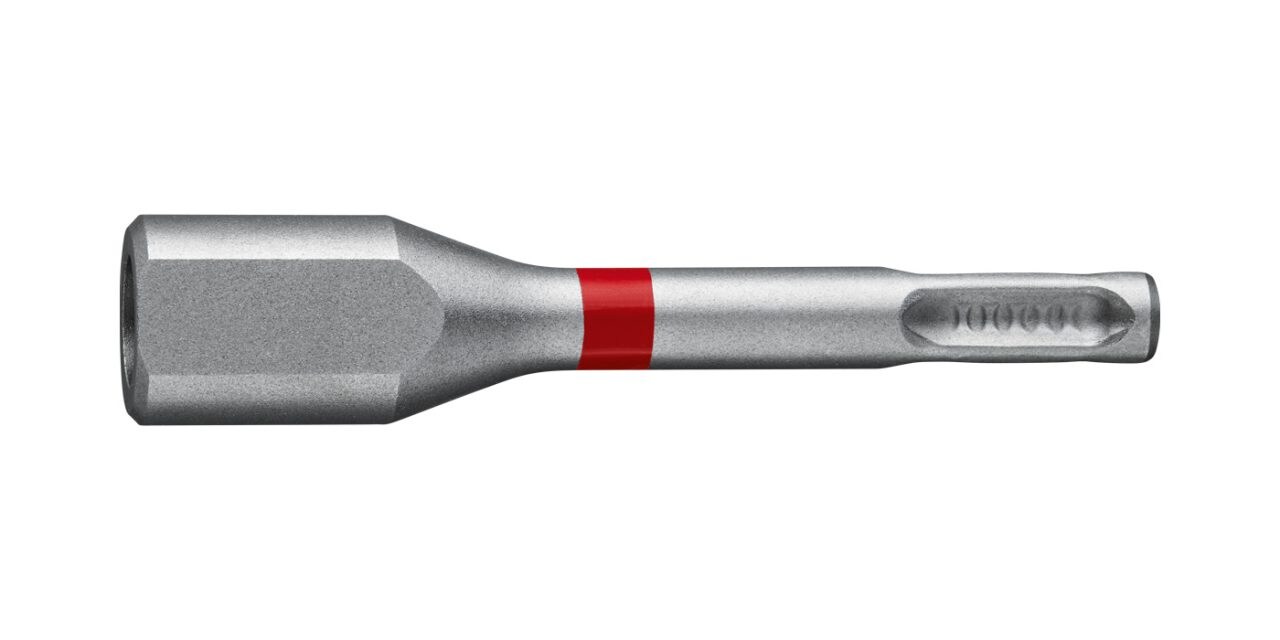

TE-C HVU2

Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen

Zum Produkt
