Befestigung von Fahrleitungen

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)

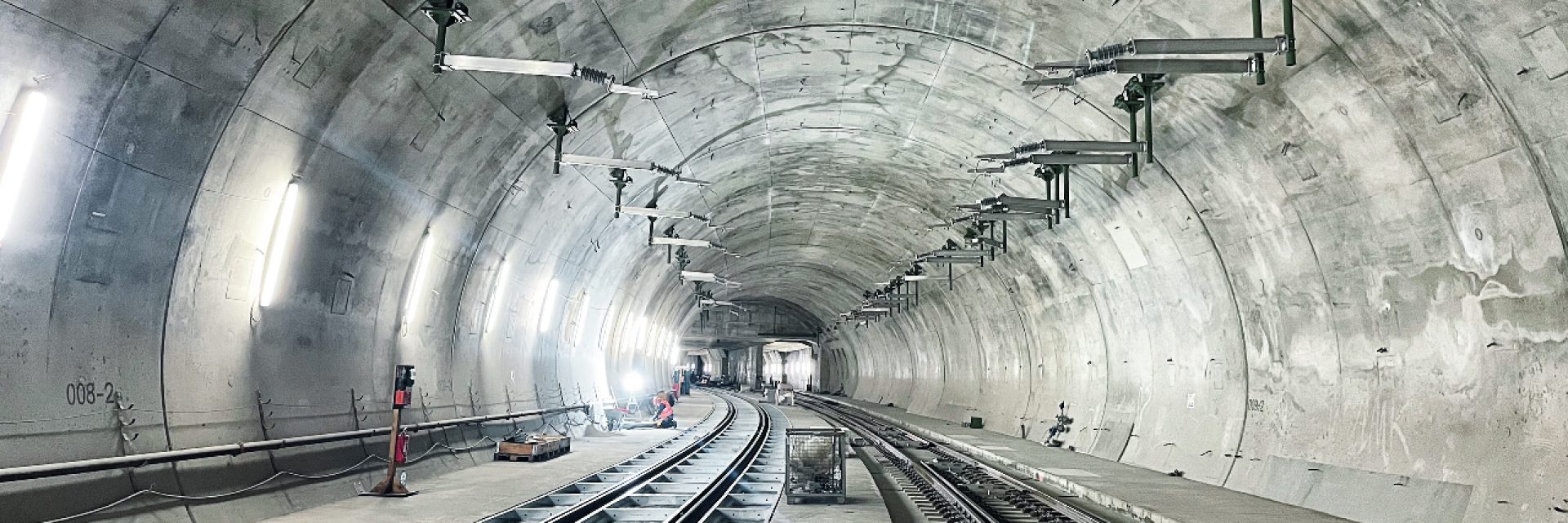

Eine Oberfahrleitung wird verwendet, um elektrische Energie bei Straßenbahnen oder Zügen zu übertragen. Der Ausleger für die Oberleitung wird alle 30 Meter an der Tunneldecke befestigt. Oft müssen diese besonders isoliert werden, um Korrosion durch Streustrom zu vermeiden. Das Grundmaterial kann eine Kombination aus Beton, Spritzbeton und Naturstein sein. Aufgrund der Krümmung des Tunnels ist hauptsächlich eine Stand-Off-Installation nötig.

Anforderungen an Verankerungen von Fahrleitung

Grundsätzlich ist in Abhängigkeit der Art der Einwirkung als auch der Nutzungsdauer das Befestigungsmittel zu wählen. Nach unserer Erfahrung ergeben sich folgende Anforderungen:

  • Zugelassenes System (ETA)
  • Zulassung / Technische Freigabe ÖBB
  • Bemessungssoftware und Dokumentation notwendig
  • Brandbeanspruchung - Projektspezifische Brandlastkurve
  • Ermüdung
  • Erdbeben
  • Schock
  • Schnelles und sicheres Setzen
  • Rückbau des Verankerungselements möglich / Wiederverwendbarkeit
  • Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)
  • Je nach nationalen Gegebenheiten wird A4 oder HCR gefordert.
  • Bohrlochversiegelung

Bemessung / Normative Regelungen

  • Bemessung für statische und quasi-statische Belastung nach EN 1992-4
  • Bemessung für Ermüdungsbeanspruchung nach EN 1992-4 (Annex D) oder EOTA TR061
  • Bemessung für Erdbebenbeanspruchung nach EN1992-4
  • Qualifizierung nach EAD 330232-00-0601 (mechanische Dübel)
  • Qualifizierung nach EAD 330499-00-0601 (chemische Dübel)
  • Qualifizierung nach EAD 330250-00-0601 (Ermüdungsbeanspruchung)
  • Brandkurven unterschiedlich in verschiedenen nationalen Standards (ISO 834, HCM, RWS, ZTV-ING)
  • Schockbeanspruchung nach BZS Prüfrichtlinie

Das optimale Verankerungselement für Befestigungen von Fahrleitungen

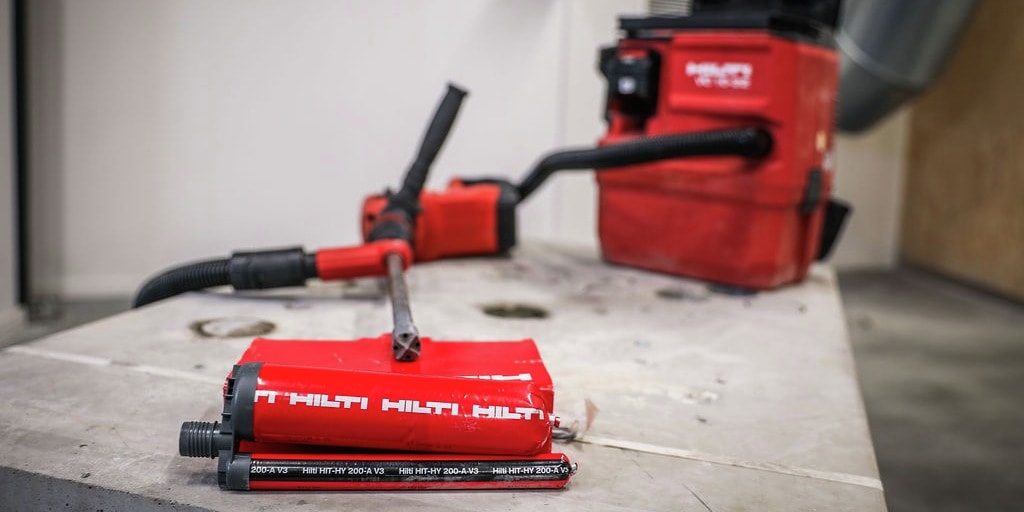

HY200-A + HIT-Z-R

  • ETA-11/0493, ETA-12/0006
  • Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
  • Brandlastkurven: ISO 834 und ZTV-ING
  • Variante für Ermüdungsbeanspruchung verfügbar
  • Erdbeben für Kategorien C1 und C2
  • Prüfbericht für Schockbeanspruchung nach BZS Richtlinie
  • Sicheres Setzen mit Hilti SafeSet Technologie
  • Rückbau des Verankerungselements nicht möglich
  • Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1), Automatische Bohrlochreinigung mit den Hohlbohrern TE-CD und TE-YD in Kombination mit Hilti Staubabsaugern, in Verbindung mit der Ankerstange HIT-Z keine Bohrlochreinigung mehr erforderlich
  • Material  A4 verfügbar
  • Bohrlochversiegelung möglich

Zum Produkt HY200-A

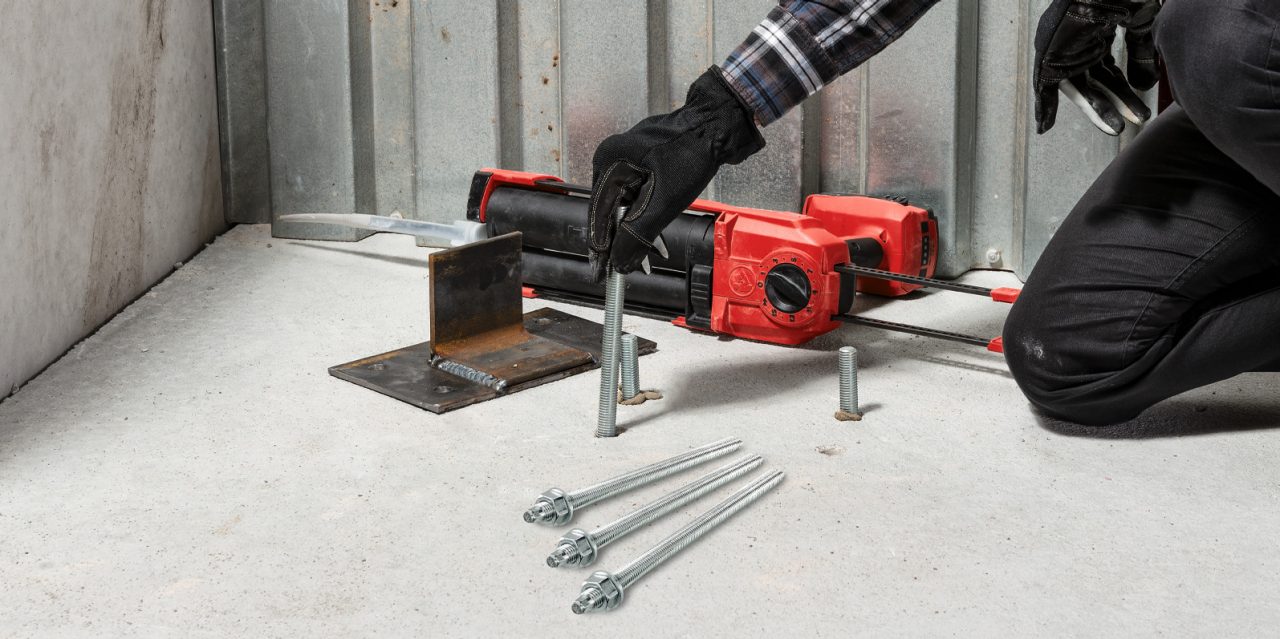

Zum Produkt HIT-Z-R

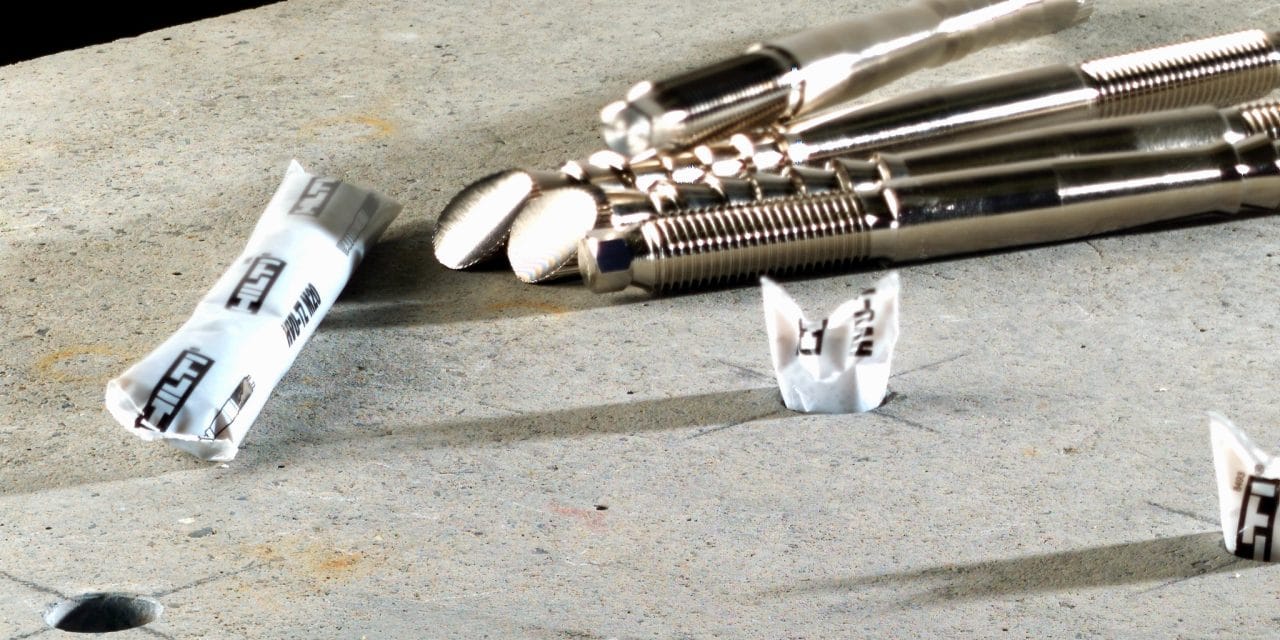

HVU-TZ + HAS-RTZ

  • ETA-03/0032
  • Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
  • Brandlastkurve: ISO 834 und ZTV-ING
  • ABZ/abG für Ermüdungsbeanspruchung
  • Erdbeben für Kategorie C1
  • Prüfbericht für Schockbeanspruchung nach BZS Richtlinie
  • Sicheres Setzen mit Hilti SafeSet Technologie, Strapazierfähige und robuste weiche Folienpatronen unter Baustellenbedingungen, daher kein Bruchrisiko wie bei Glaspatronen, durchschnittliche Aushärtezeit bei 20°C: 30min
  • Demontage der Wandverkleidung möglich
  • Rückbau des Verankerungselements nicht möglich
  • Geeignet für hammergebohrte Löcher
  • Material A4 und HCR verfügbar
  • Bohrlochversiegelung möglich

Zum Produkt HVU-TZ

Zum Produkt HAS-RTZ

Bohren

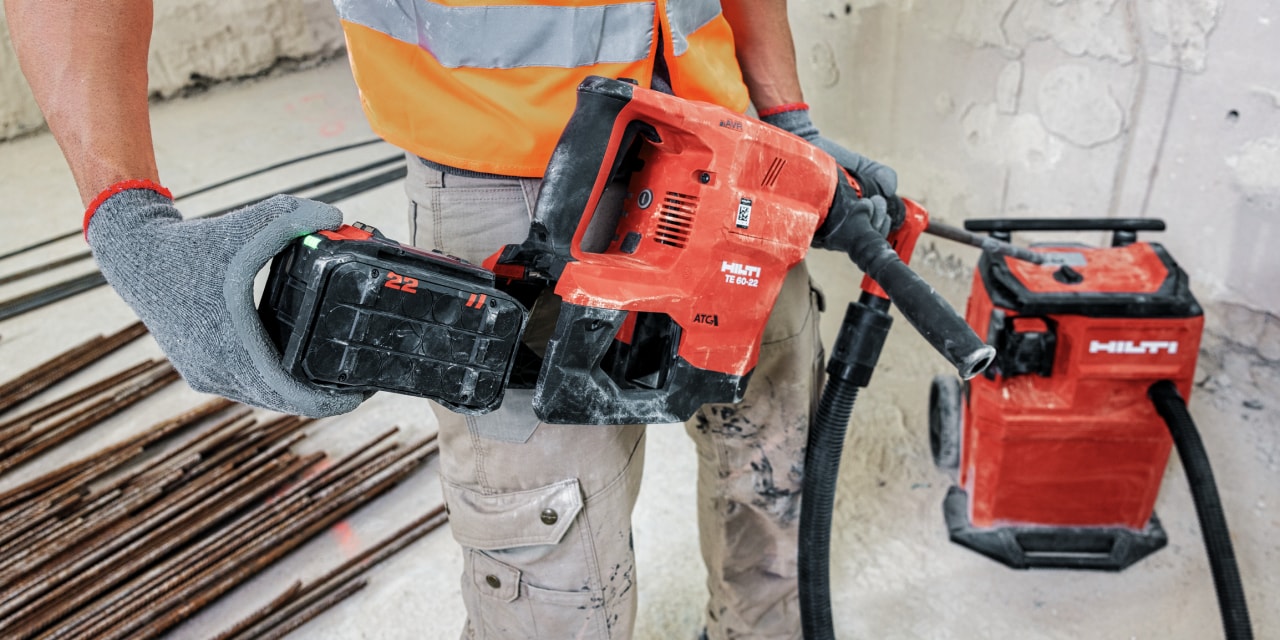

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung

Zum Produkt



TE-CX (SDS PLUS)

SDS plus (TE-CX) Hammerbohrer der höchsten Leistungsklasse mit 4 Hartmetallschneiden

Zum Produkt

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren

Zum Produkt

Reinigen der Bohrungen

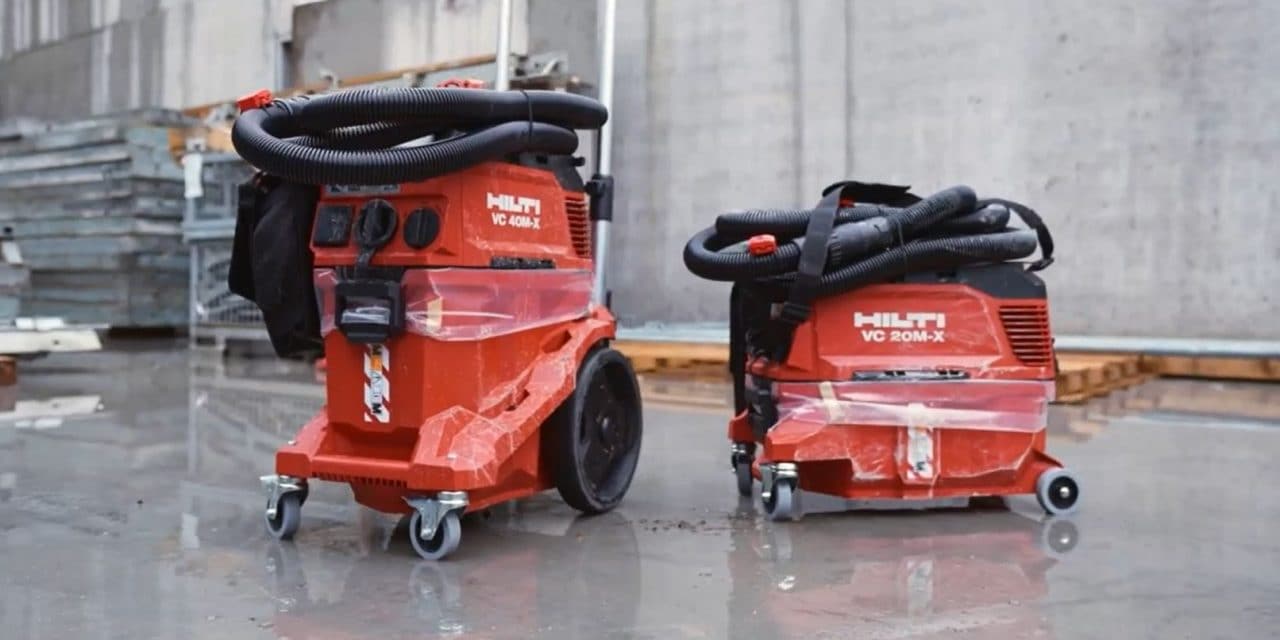

VC 40 - UM

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen

Zum Produkt

HIT-DL

Ausblaspumpe

Zum Produkt

HIT-RB

Reinigungsbürste

Zum Produkt

Setzen des Dübels

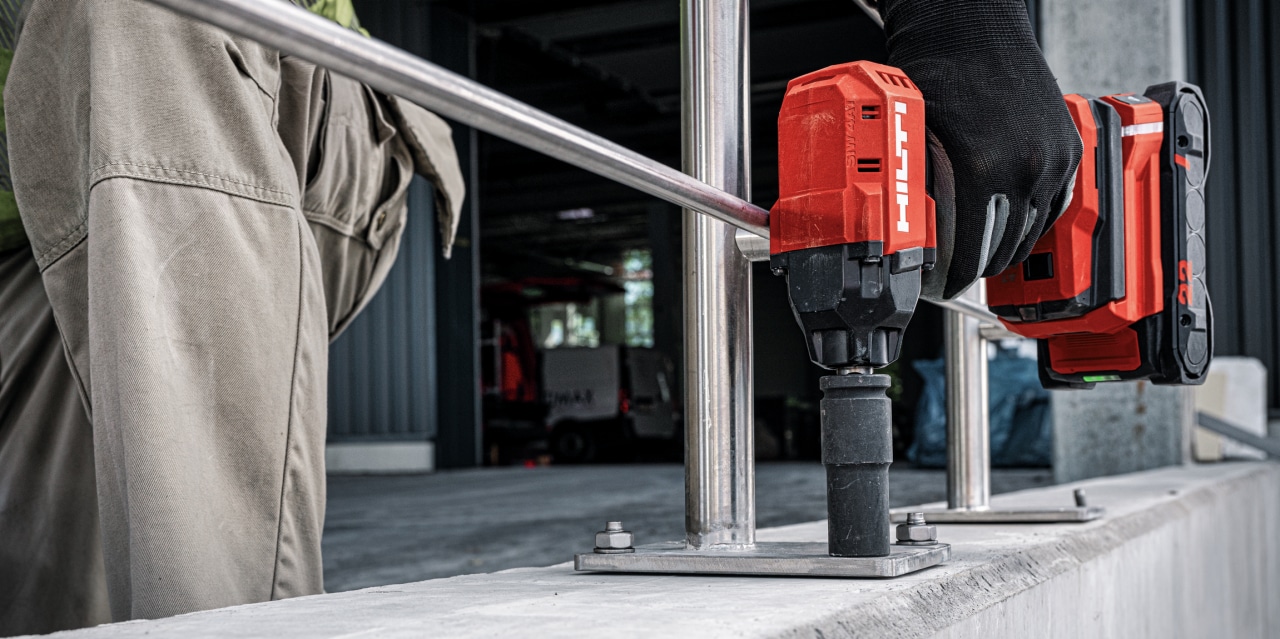

SIW 6AT-A22

Akku-Schlagschrauber 22 V

Zum Produkt

SI-AT-A22

Adaptives Drehmomentmodul für den SIW 6AT-A22 für Verankern und Verschrauben gemäß Zulassungen

Zum Produkt

HS-SC

Setzwerkzeug HS-SC für HST3-R

Zum Produkt
