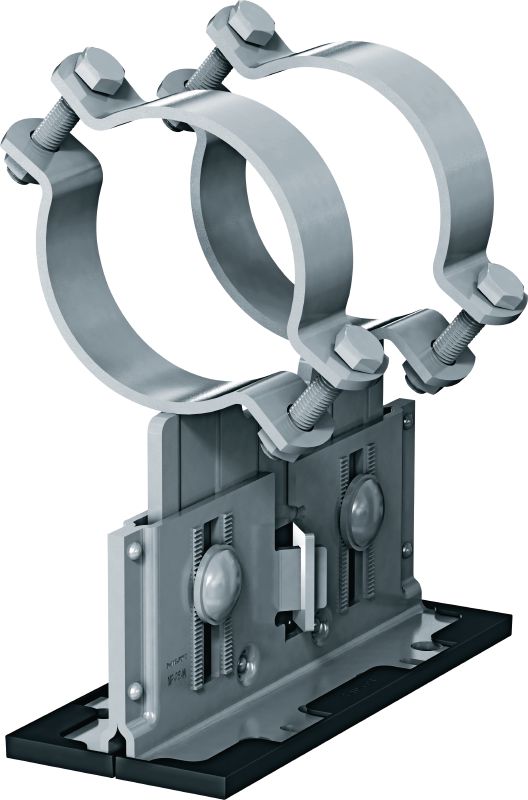

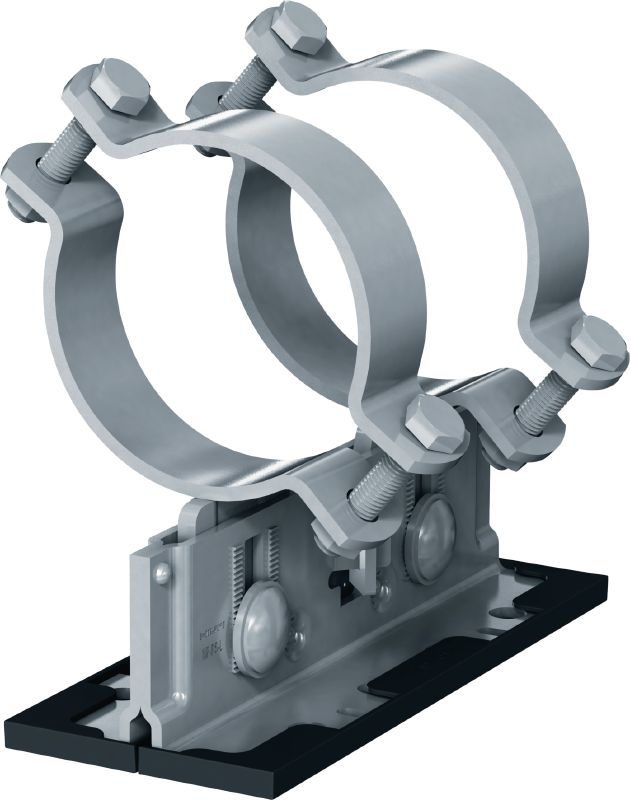

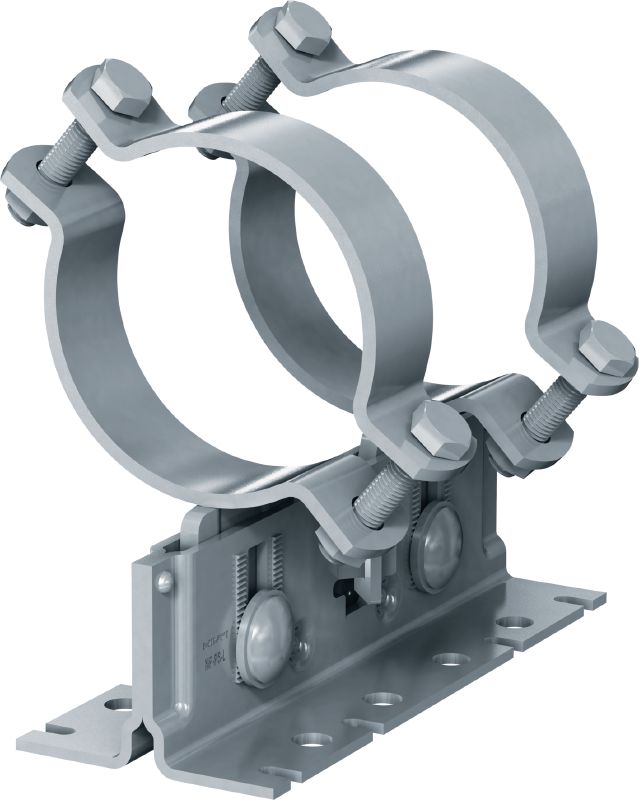

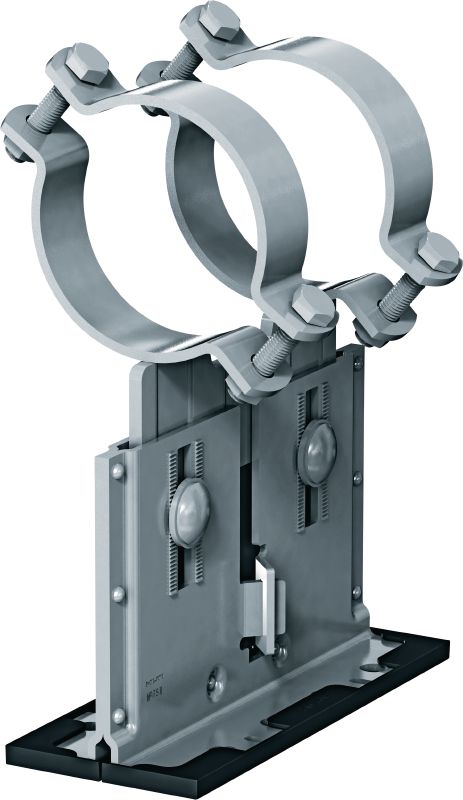

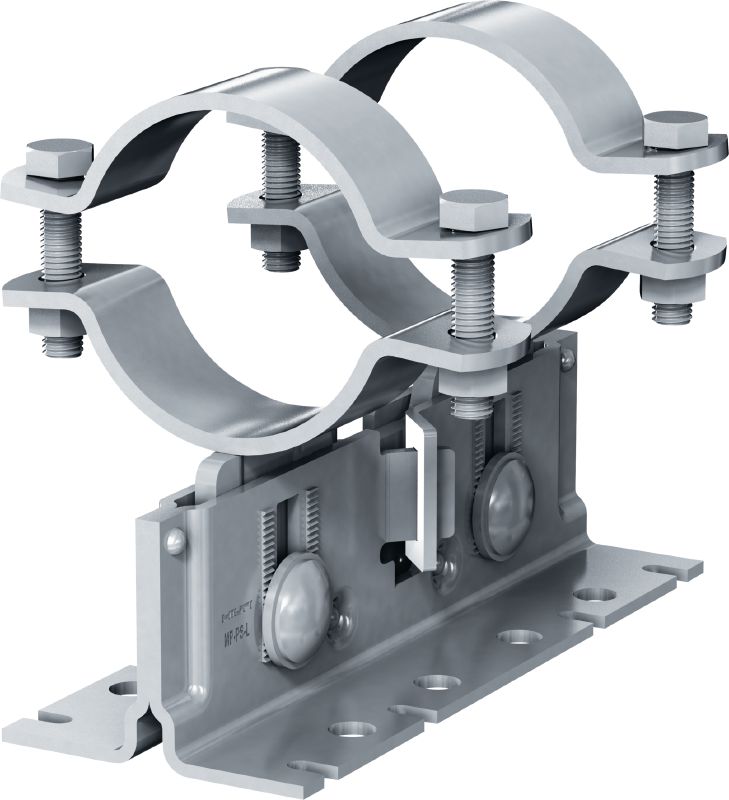

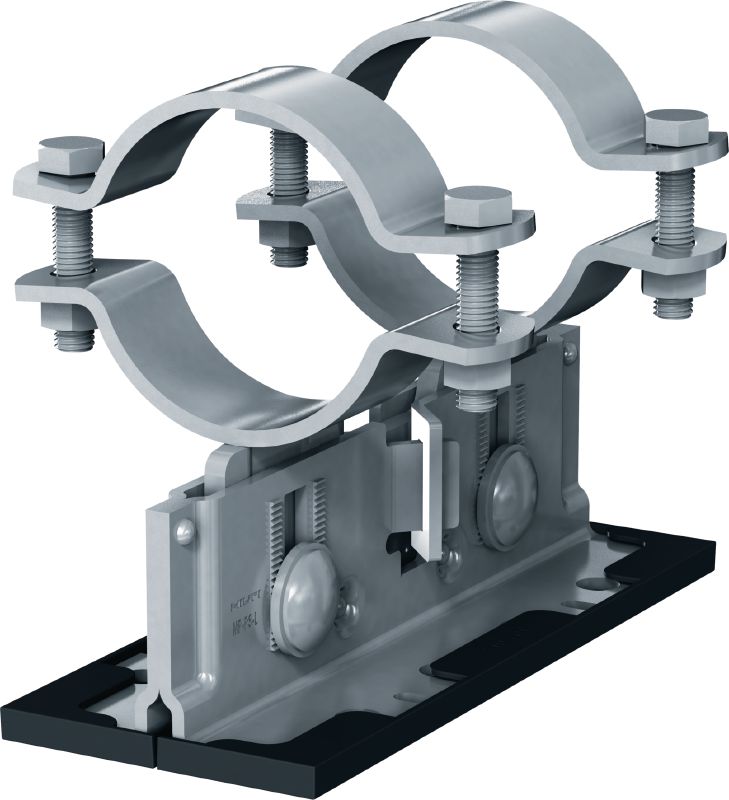

Rohrschuh (OC) mit Höhen- und Neigungsverstellbarkeit für schwere industrielle Anwendungen im Aussenbereich mit Rohraussendurchmessern von 21-328 mm (1/2" bis 12")

  • Feuerwiderstand (Ja/Nein): Nein
  • Temperaturbeständigkeit: -20 - 300 °C
  • Werkstoffzusammensetzung: Grundplatte: S280GD / Modif POSMAC-C, Bögen: S235JR – DIN EN 10025, Mittelplatte: S235JR – DIN EN 10025, Gleitplatte: PA66 + GF30, Bolzen: Stahl, Festigkeit 8.8, Mutter: Stahl, Festigkeit 8

Hilti Kunden suchten auch RohrbefestigungRohrschuhDoppel-RohrschuhRohrschuhsystem oder Installation.

Optionen auswählen

Einspannbereich - D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
  • 192 - 202 mm
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
Höhe über Boden bis Rohrgrund
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominale Rohrgröße (britisch)
  • 1/2 in
  • 3/4 in
  • 1 in
  • 1-1/4 in
  • 1-1/2 in
  • 2 in
  • 2-1/2 in
  • 3 in
  • 3-1/2 in
  • 4 in
  • 5 in
  • 6 in
  • 7 in
  • 8 in
  • 10 in
  • 12 in
Nominale Rohrgröße
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
  • 200 mm
  • 250 mm
  • 300 mm
Verpackungseinheit
  • 2 Stk
  • 4 Stk
Produktvarianten
Menge
Packungen
Gesamt Stk.
1
Ihre persönlichen Preise werden nicht angezeigt

Bitte anmelden oder registrieren, um Ihre persönlichen Preise zu sehen.

Nettopreis (rabattiert)

Ab EUR 243,20

Technische Daten

Feuerwiderstand (Ja/Nein)
Nein
Temperaturbeständigkeit
-20 - 300 °C
Werkstoffzusammensetzung
Grundplatte: S280GD / Modif POSMAC-C, Bögen: S235JR – DIN EN 10025, Mittelplatte: S235JR – DIN EN 10025, Gleitplatte: PA66 + GF30, Bolzen: Stahl, Festigkeit 8.8, Mutter: Stahl, Festigkeit 8
Werkstoffstärke
Grundplatte: 4 mm, Mittelplatte: 7 mm, Gleitplatte: 3 mm, Rippenscheibe: 4 mm
Oberfläche
Beschichtung für den Außenbereich – HDG
Feuerverzinkt
Ja
Nichtrostender Stahl
Nein
Umgebungsbedingungen
Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)
Untergrundmaterial
Beton, Stahl, Modulares Stützsystem
Schraubenschlüsselgröße
19 mm
Drehmoment für Höhenverstellung
50 Nm
Länge
255.8 mm
Weitere Produktinformationen
Reibungskoeffizient – Gleitplatte (PA66-GF30) auf Zink-Magnesium-Oberfläche: 0,146, Reibungskoeffizient – Gleitplatte (PA66-GF30) auf feuerverzinkter Oberfläche: 0,129, PA66-GF30 gegenüber Zn: 0,177

Technische Dokumente

Vorteile & Anwendungen

Vorteile

  • Vielseitig einsetzbar – das gleiche Rohrschuhsystem für feste, gleitende, geführte oder freistehende Unterkonstruktionen an Hilti Modulträgern, Stahlträgern und Beton
  • Umfangreiche Softwareunterstützung – einfachere Berechnung mit PROFIS, Hilti FixPoint Calculator, BIM/CAD-Bibliotheken und verschiedenen Plug-ins
  • Belastungsdaten und Dokumentation vorhanden – Bemessung nach EN 13480-3, Eurocode 3 und MSS-SP58 Richtlinien für Komponenten von Rohrhalterungen
  • Schnellere Installation vor Ort – einfaches Einstellen von Höhe und Neigung nach der Befestigung des Rohrschuhs
  • Breiterer Klemmbereich – geeignet für verschiedene Rohre mit oder ohne zusätzliche Einlagen

Anwendungen

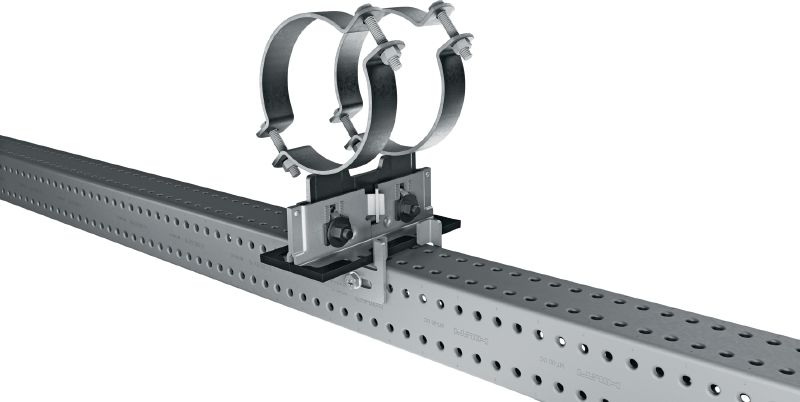

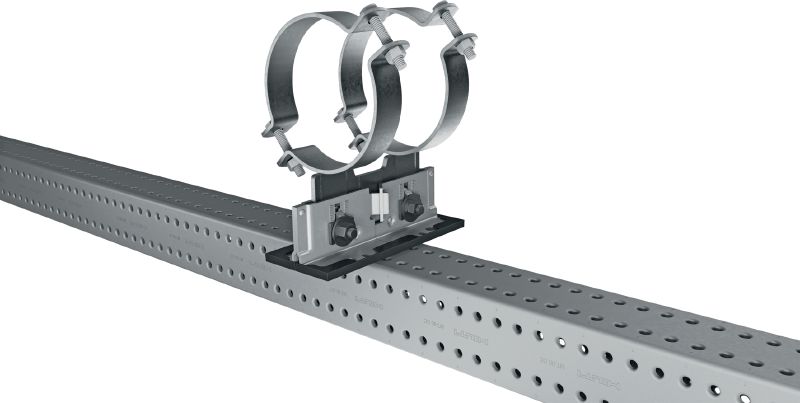

  • Befestigung von Rohren an Stahlträgern, Beton oder Hilti Modulträgern
  • Rohrleitungen in Anwendungen und Anlagen rund um Onshore-Industrie, Stromerzeugung, Pharmazeutik, Elektronik oder Automobilbau
  • Geeignet für Anwendungstemperaturen bis 300 °C und Dämmstoffe bis 220 mm Dicke
  • Empfohlen für den Einsatz im Innen- oder Außenbereich mit geringer bis moderater Schadstoffkonzentration (C3)

Für Informationen bzgl. Zulassungen und Zertifikate klicken Sie auf den jeweiligen Artikel.
