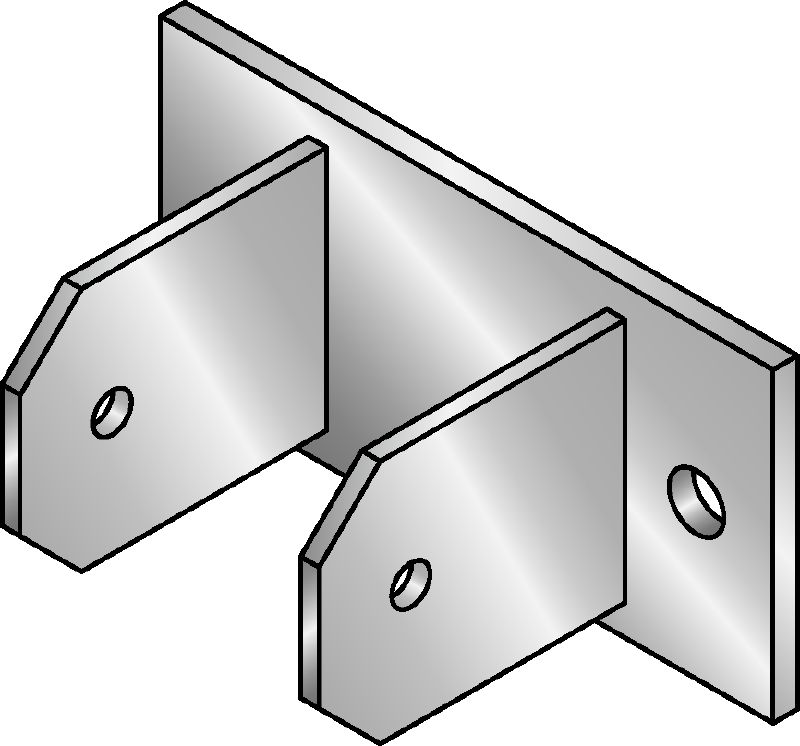

Feuerverzinkter Verbinder zur direkten Befestigung von Montageträgern auf Beton in Winkeln von 0 bis 180 Grad

  • Werkstoffzusammensetzung: Winkelverbinder: DD11 MOD - HN 547, S235JR - DIN EN 10025; Bolzen: Stahl, Festigkeit 8.8; Mutter: Stahl, Festigkeit 8
  • Oberfläche: Feuerverzinkt: Verbinder min. 55 µm – DIN EN ISO 1461; Bolzen, Mutter 45 µm – DIN EN ISO 1461
  • Umgebungsbedingungen: Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

Hilti Kunden suchten auch TrägeranbindungAnbindungschwere LastenStütze or schwer.

Technische Daten

IS_MIC-CU-MAH_0001 (179908)
Werkstoffzusammensetzung
Winkelverbinder: DD11 MOD - HN 547, S235JR - DIN EN 10025; Bolzen: Stahl, Festigkeit 8.8; Mutter: Stahl, Festigkeit 8
Oberfläche
Feuerverzinkt: Verbinder min. 55 µm – DIN EN ISO 1461; Bolzen, Mutter 45 µm – DIN EN ISO 1461
Umgebungsbedingungen
Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)
Drehmoment
84 Nm
Schraubenschlüsselgröße
19 mm

Technische Dokumente

Vorteile & Anwendungen

Vorteile

  • Hochfestes Bauteil für besonders hohe Lastwerte
  • Verankerungsbohrungen zur Befestigung an Beton

Anwendungen

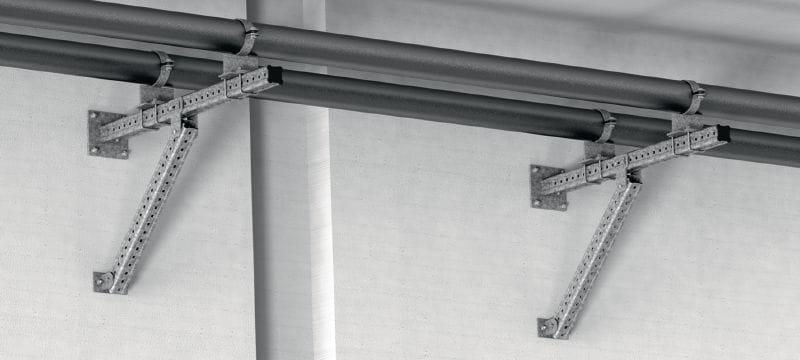

  • Direkte Trägeranbindung an Beton im Winkel von 0° bis 180°
  • Befestigung an Wand, Boden und Decke
  • Zur einfachen Montage von Kabeltrassen und Rohrleitungen
  • Zur einfachen Montage von Kabeltrassen und Rohrleitungen

Für Informationen bzgl. Zulassungen und Zertifikate klicken Sie auf den jeweiligen Artikel.
