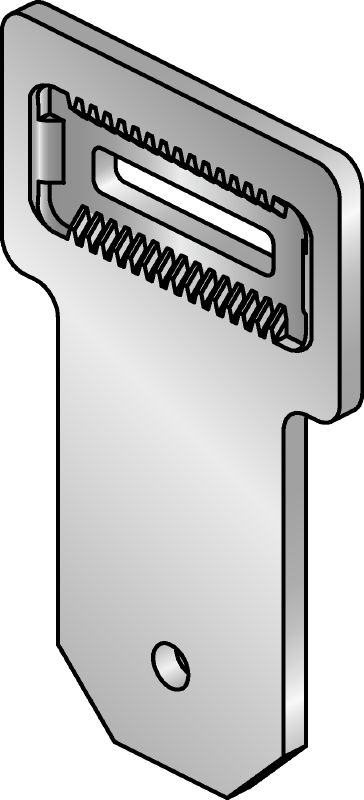

Feuerverzinkter Multiwinkelverbinder zur Verwendung mit MIC-MAH Verbindern zur Schrägbefestigung von MI Montageträgern aneinander

  • Werkstoffzusammensetzung: Verbinder DD11 MOD – HN 547, S235JR – DIN EN 10025; gezahnte Platte EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; Bolzen: Stahl, Festigkeitsklasse 8.8, Mutter: Stahl, Festigkeitsklasse 8
  • Oberfläche: Feuerverzinkter Verbinder 55 µm – DIN EN ISO 1461; gezahnte Platte, Bolzen, Mutter 45 µm – DIN EN ISO 1461
  • Umgebungsbedingungen: Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)

Hilti Kunden suchten auch Konsole ZubehörSchrägabstützungGelenkAnbinder or MI.

Technische Daten

IS_ME_317.eps
Werkstoffzusammensetzung
Verbinder DD11 MOD – HN 547, S235JR – DIN EN 10025; gezahnte Platte EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; Bolzen: Stahl, Festigkeitsklasse 8.8, Mutter: Stahl, Festigkeitsklasse 8
Oberfläche
Feuerverzinkter Verbinder 55 µm – DIN EN ISO 1461; gezahnte Platte, Bolzen, Mutter 45 µm – DIN EN ISO 1461
Umgebungsbedingungen
Außenbereich, geringe bis moderate Schadstoffkonzentration (C3/C4 – niedrig)
Drehmoment
84 Nm
Schraubenschlüsselgröße
19 mm

Technische Dokumente

Vorteile & Anwendungen

Vorteile

  • Vibrationssichere Verschraubung durch selbstsichernde Muttern
  • Zum Schutz vor Schwingungsbelastungen mit selbstsichernden Muttern ausgestattet
  • Feineinstellung bis 5 mm
  • Optimale Kraft- und Momentübertragung durch Formschluss

Anwendungen

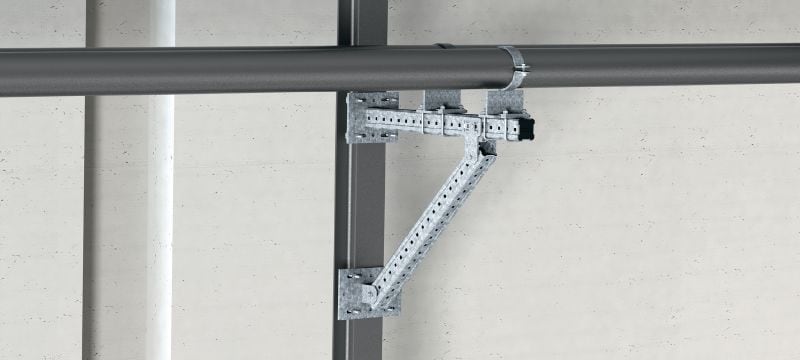

  • Abstützung/Eckversteifung im Winkel von 0° bis 180°

Für Informationen bzgl. Zulassungen und Zertifikate klicken Sie auf den jeweiligen Artikel.
