SICHERHEIT IM BRANDFALL
EAD Bemessungsrichtlinie und rechtliche Grundlagen für Unterkonstruktionen in der Installationstechnik
Sehen Sie sich das Video an, um mehr darüber zu erfahren.
Spezielle Anforderungen
Lösungen für Ingenieure
Wichtige Links

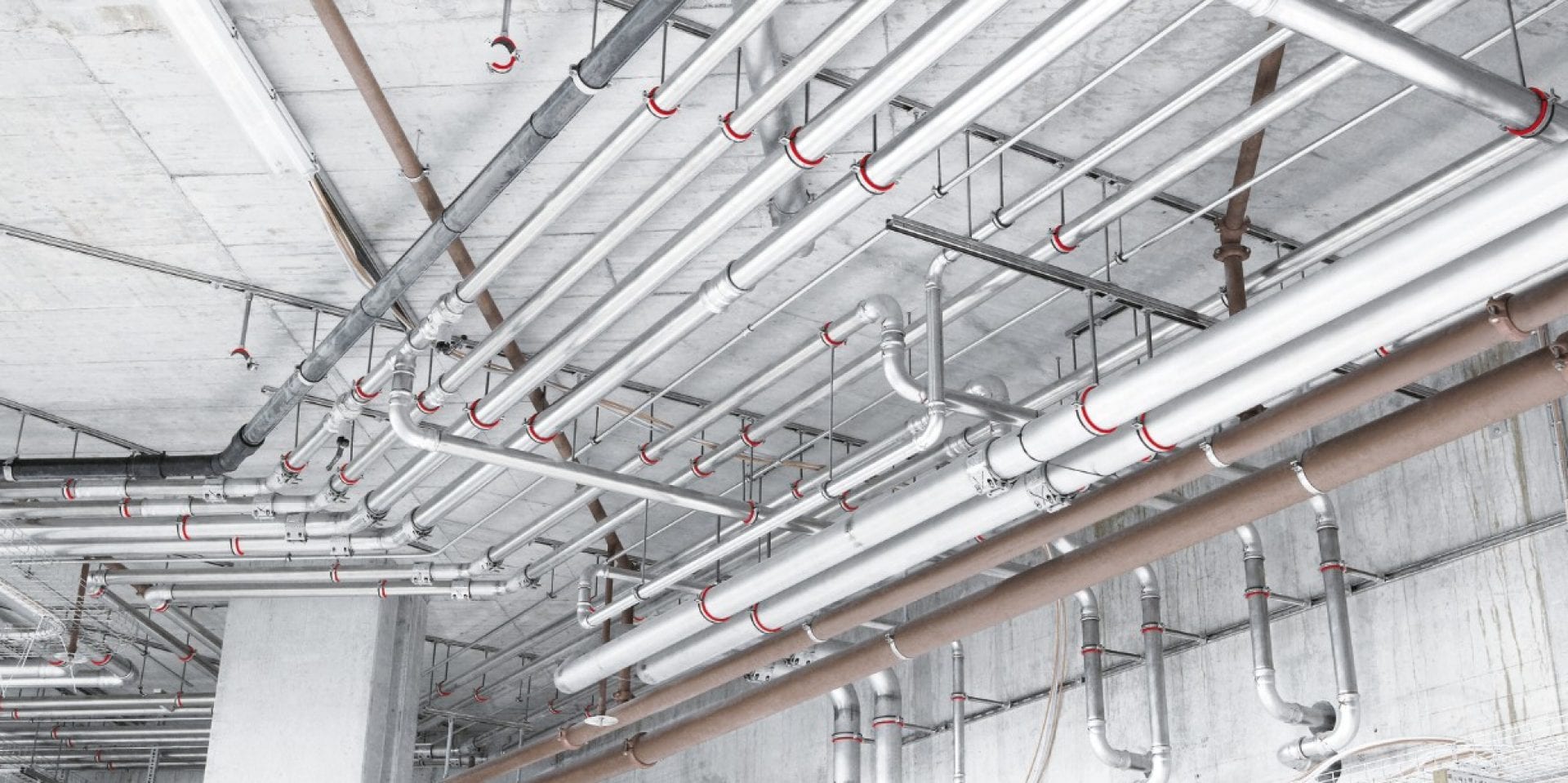

Feuer breitet sich typischerweise in nur 5 Minuten in einem Gebäude aus.

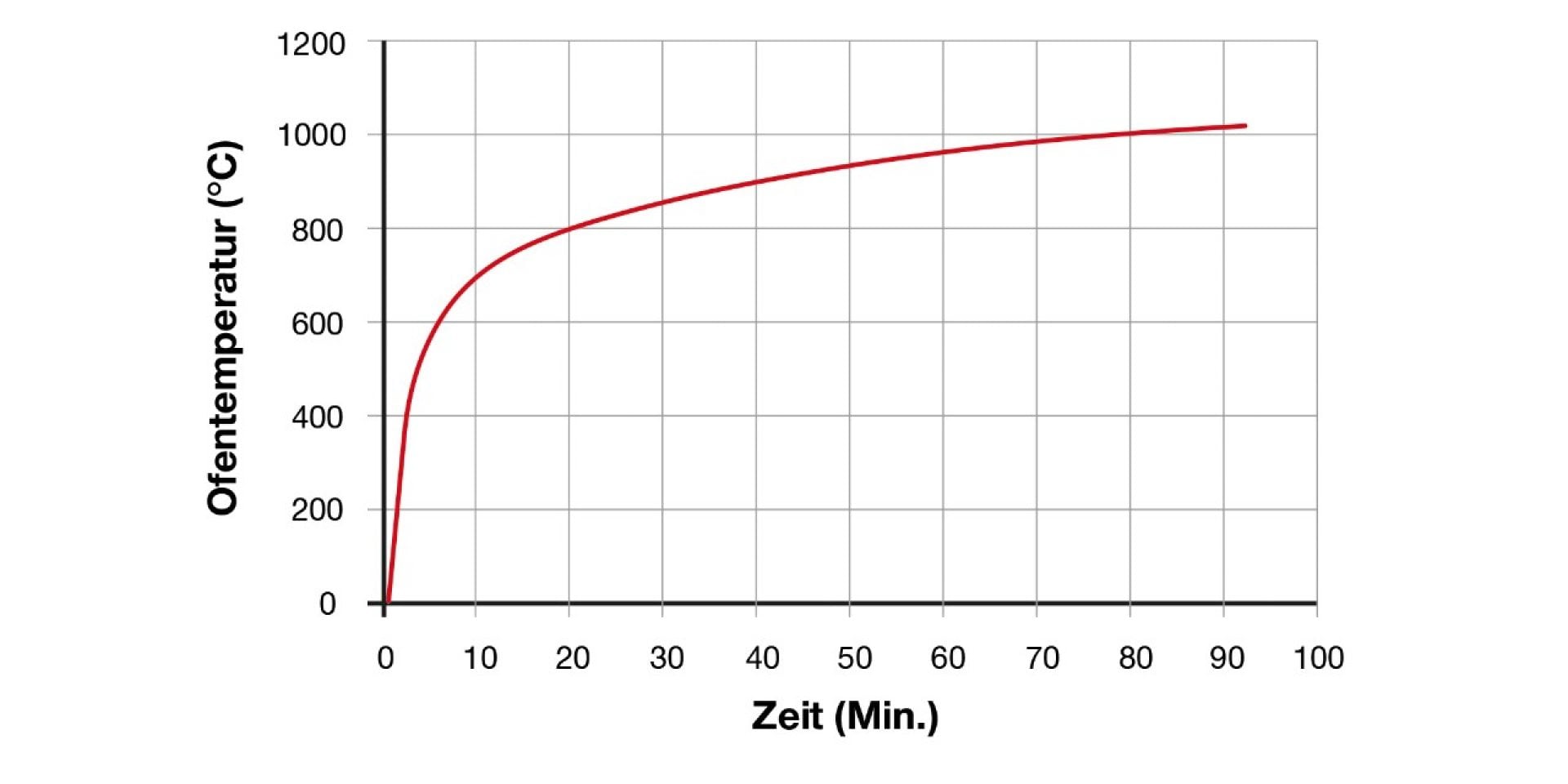

Einheitstemperaturkurve: Der schnelleTemperaturanstieg führt zu einer unmittelbaren Schwächung der Stahlfestigkeit von modularen Schienensystemen.
Nationale Vorschriften und gesetzliche Anforderungen
Derzeit gehören zwei harmonisierte europäische Normen zu den wichtigsten Quellen für die Auslegung von Lüftungskanälen und Rauchschutz im Brandfall.
- EN 13501, die eine Klassifizierung des Brandverhaltens von Bauprodukten regelt, und
- EN 1366-1:2104, die Feuerwiderstandsprüfungen für Gebäudeinstallationen beschreibt
Ergänzend zu diesen europaweiten Standards gelten Österreich mit der OIB Richtlinie 2 und der Richtlinie MA 37-15003-2015 zusätzliche Bestimmungen für:
Fluchtwege
Die OIB-Richtlinie 2.3 regelt den Brandschutz bei Gebäuden mit einem Fluchtniveau von mehr als 22 m.
Kapitel 2.1.2: „Werden in Gängen außerhalb von Wohnungen oberhalb von abgehängten Decken Leitungen bzw. Kabel nicht unter Putz verlegt oder nicht mit einer Bekleidung gleichwertig geschützt, müssen die abgehängten Decken dicht schließen und bei einer aus den Leitungen und Kabel resultierenden Brandbelastung von mehr als 25 MJ/m² überdies EI 30 (a→b)* entsprechen. Dies gilt nicht bei Vorhandensein einer geeigneten Löschanlage".
Abgehängte Decken / Unterdecken
Unter anderem bestehen folgende Anforderungen an Unterdecken und sind bei der Auslegung von Rohrhalterungen zu beachten:
Kap. 2.3: „Werden in Gängen andere als für die angrenzenden Aufenthaltsräume notwendige Installationen aus brennbaren Materialien geführt, sind die abgehängten Decken in EI 30 (a↔b) und A2 herzustellen“.
Für Lüftungsanlagen gelten in Österreich zusätzliche Bestimmungen.
Die Muster-Lüftungsanlagen-Richtlinie - M-LüAR regelt die Ausführung von Lüftungsanlagen ergänzend zu den EU-Vorgaben.
- ÖNORM H 6029: Lüftungstechnische Anlagen, Brandrauchverdünnungs-Anlagen (BRV-Anlagen)
- ÖNORM H 6031 Lüftungstechnische Anlagen - Einbau und Kontrollprüfung von Brandschutzklappen und Brandrauch-Steuerklappen
- TRVB 110 B Brandschutztechnischen Anforderungen bei Leitungen und deren Durchführungen.
- TRVB 127 Sprinkleranlagen
- TRVB 128 Ortsfeste Löschanlagen nass und trockenAbschnitt 5.2.2 bezieht sich auf die Befestigung feuerwiderstandfähigen Lüftungsleitungen

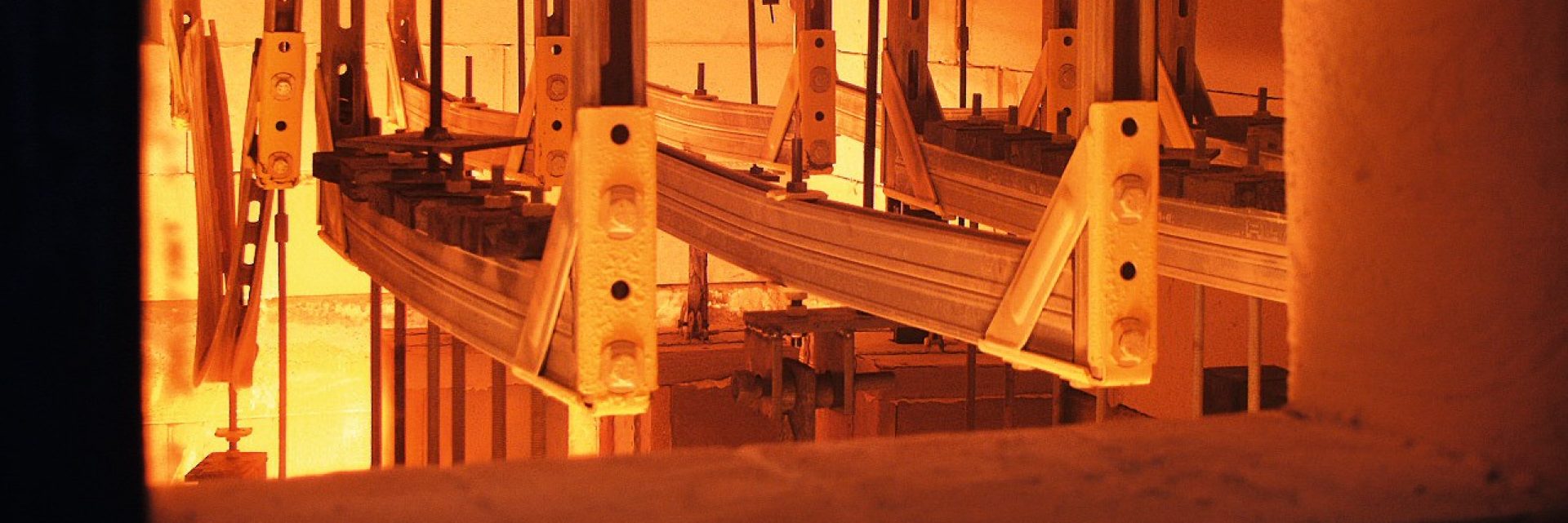

Bemessungsmethoden von modularen Schienensystemen im Brandfall
Warum ist DIN EN 1993-1-2 (EC3-1-2) für Rohrhalterungen ungeeignet?

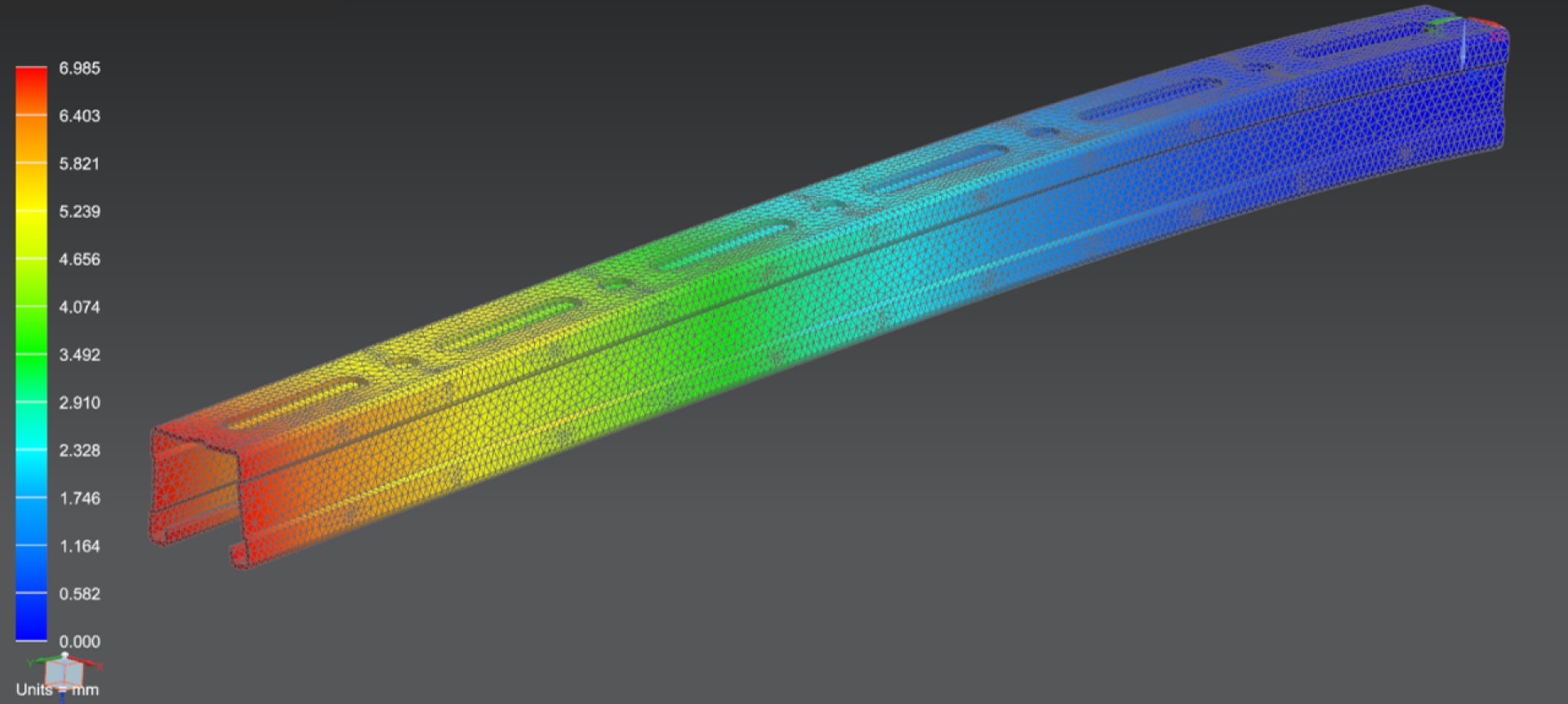

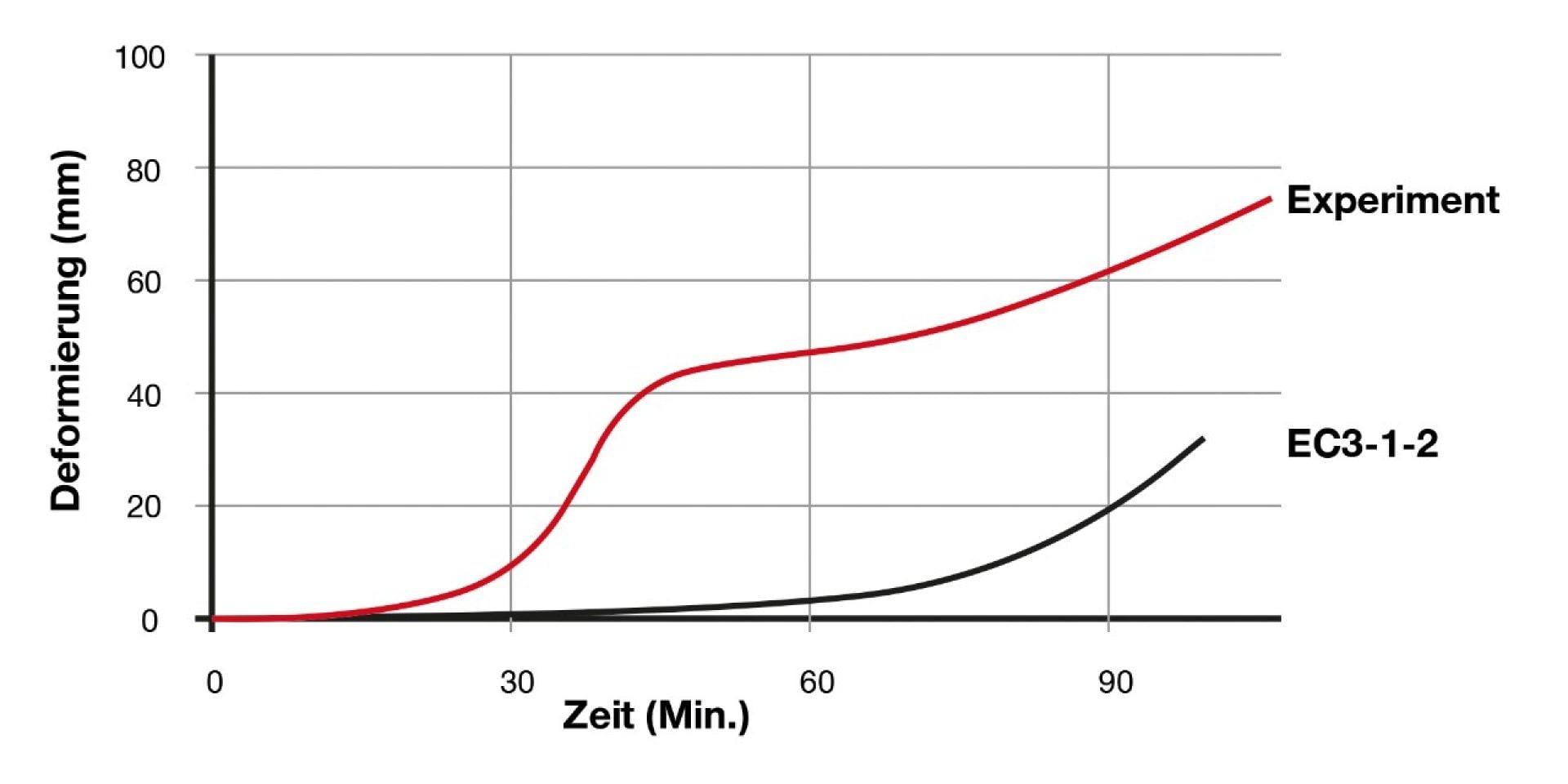

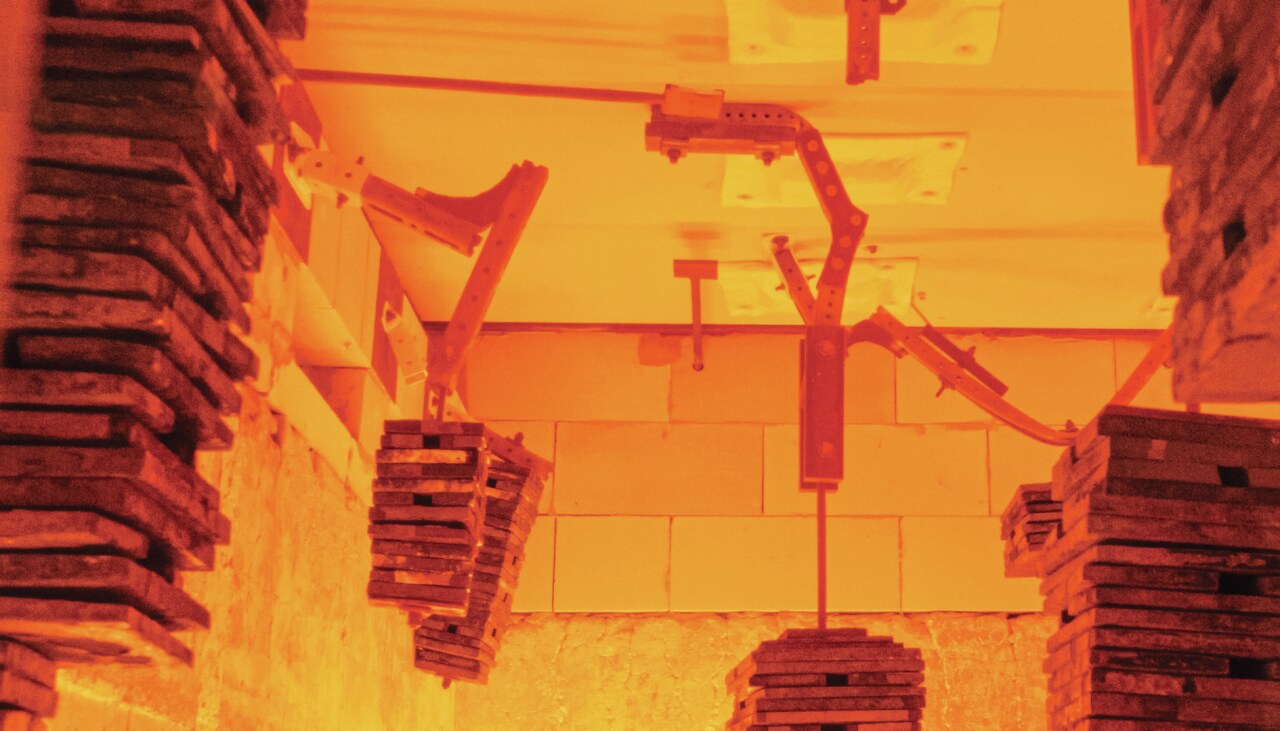

Testergebnisse bestätigen, dass der Eurocode 3 die Verformungen nicht ausreichend berücksichtigt.
Untersuchungen von Herstellern sowie unabhängige wissenschaftliche Forschungsergebnisse zeigen, dass die Bemessung von dünnwandigen modularen Tragsystemen nach DIN EN 1993-1-2 (EC3-1-2) nicht sicher ist.
MFPA Leipzig bestätigt, das die Verformungsermittlung gemäß EC3 im Brandfall auf der unsicheren Seite liegt.
ETA – Europäisch Technische Bewertung
Mit Hilti Installationssystemen erhalten Sie wirtschaftliche und flexible Lösungen, die nach den Vorgaben neuester Erkenntnisse getestet und bewertet wurden.
Hilti ETA's auf der Grundlage des Europäischen Bewertungsdokumentes EAD 280016-00-0602 (Produkte für Installationssysteme für technische Gebäudeausstattung wie Rohre, Kanäle, Leitungen und Kabel) können künftig als brandschutztechnischer Nachweis herangezogen werden.
Wählen Sie aus einer breiten Palette von Produkten mit ETA, um den neuesten Stand der Technik zu erfüllen. Mit diesen Produkten und Anwendungen ermöglichen sie bereits mit Ihrer Planung eine sichere Evakuierung, ungehinderten Zugang für Feuerwehrleute und den Schutz wertvoller Güter.

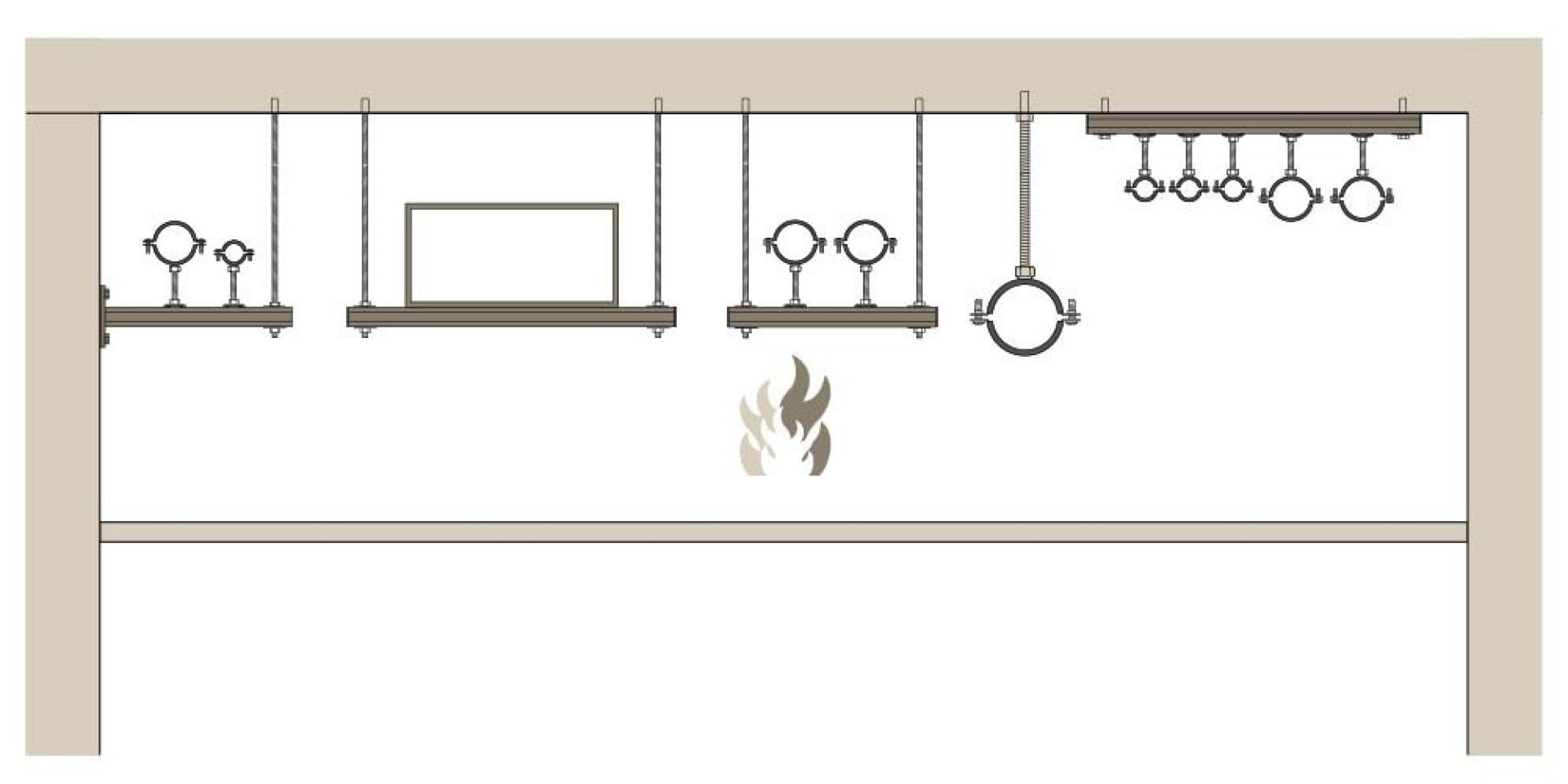

Relevante Anwendungen

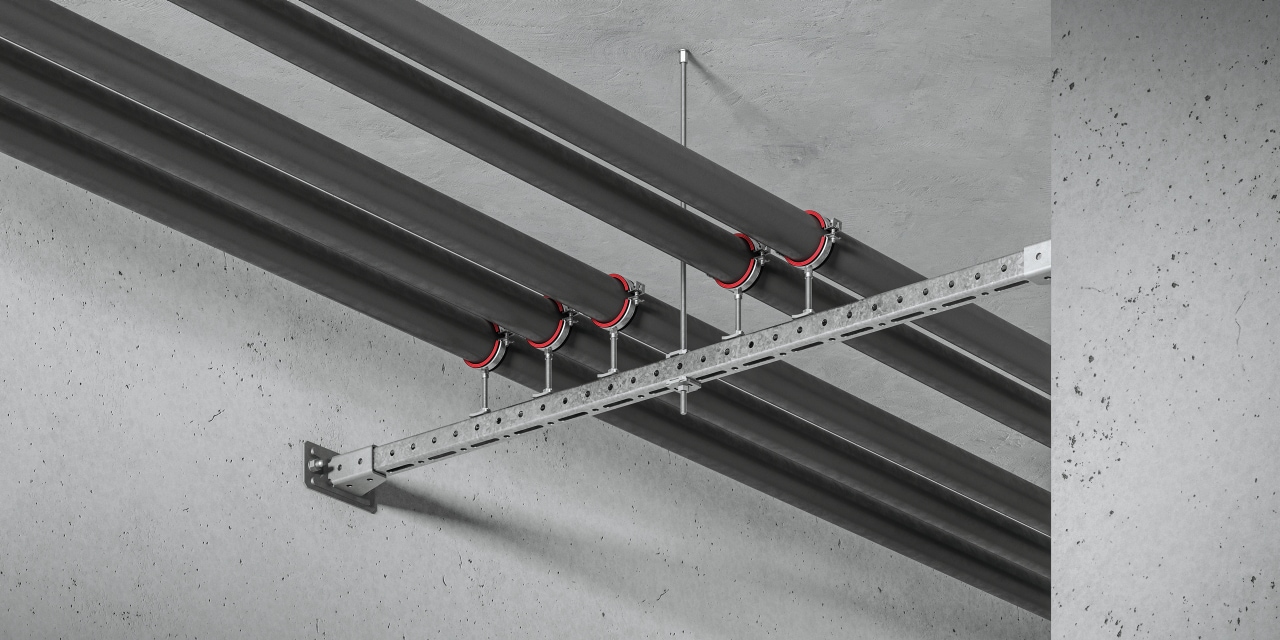

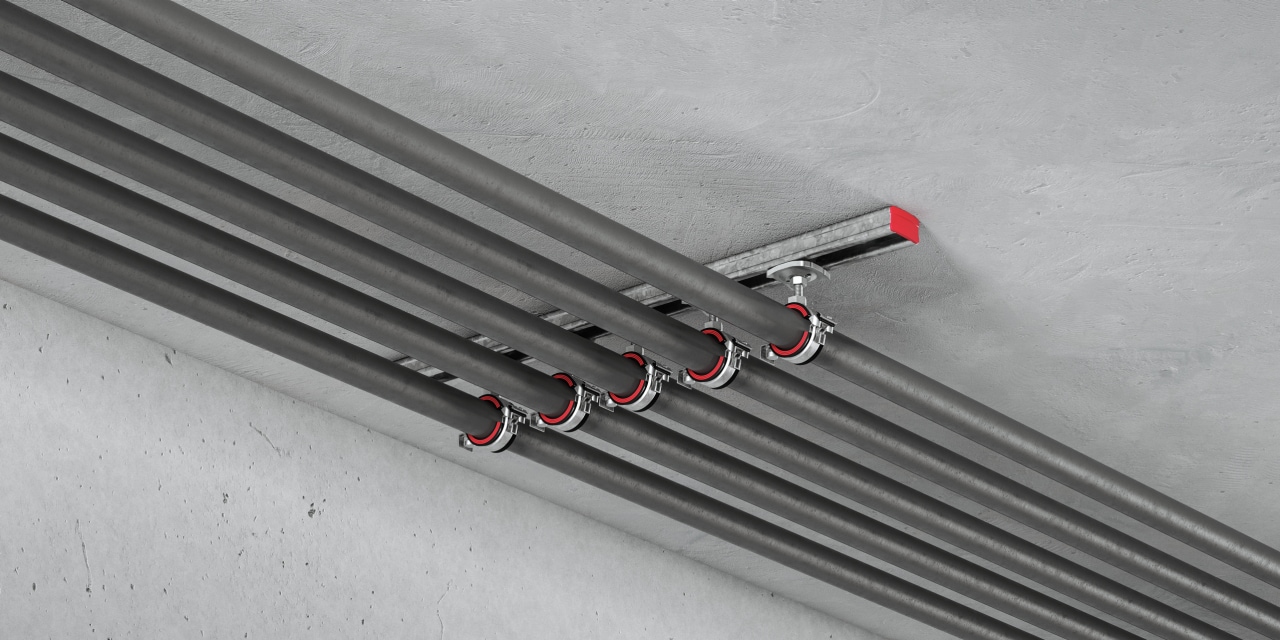

Schiene direkt an der Decke

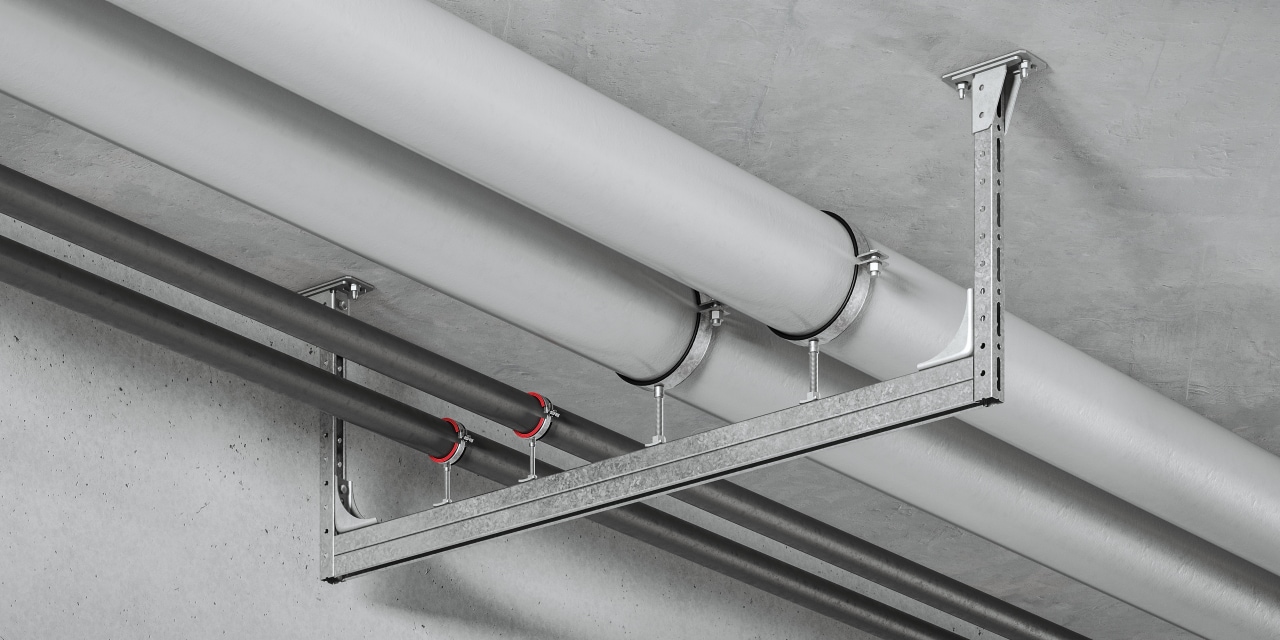

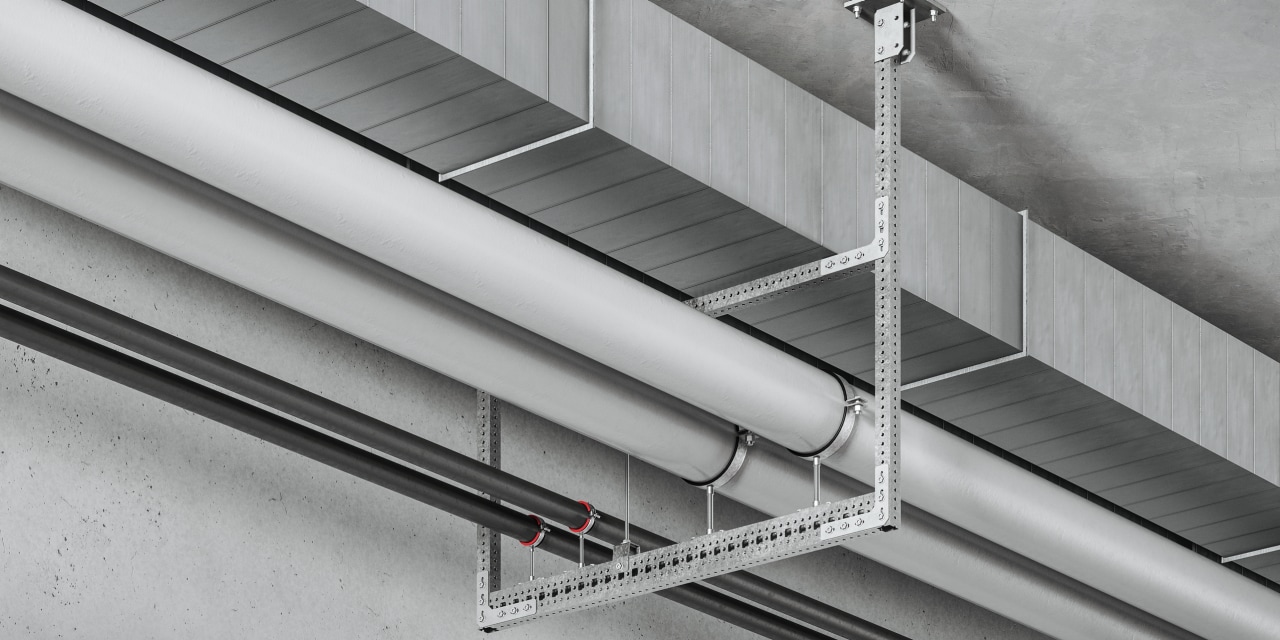

Trapezkonstruktion
U-Joch

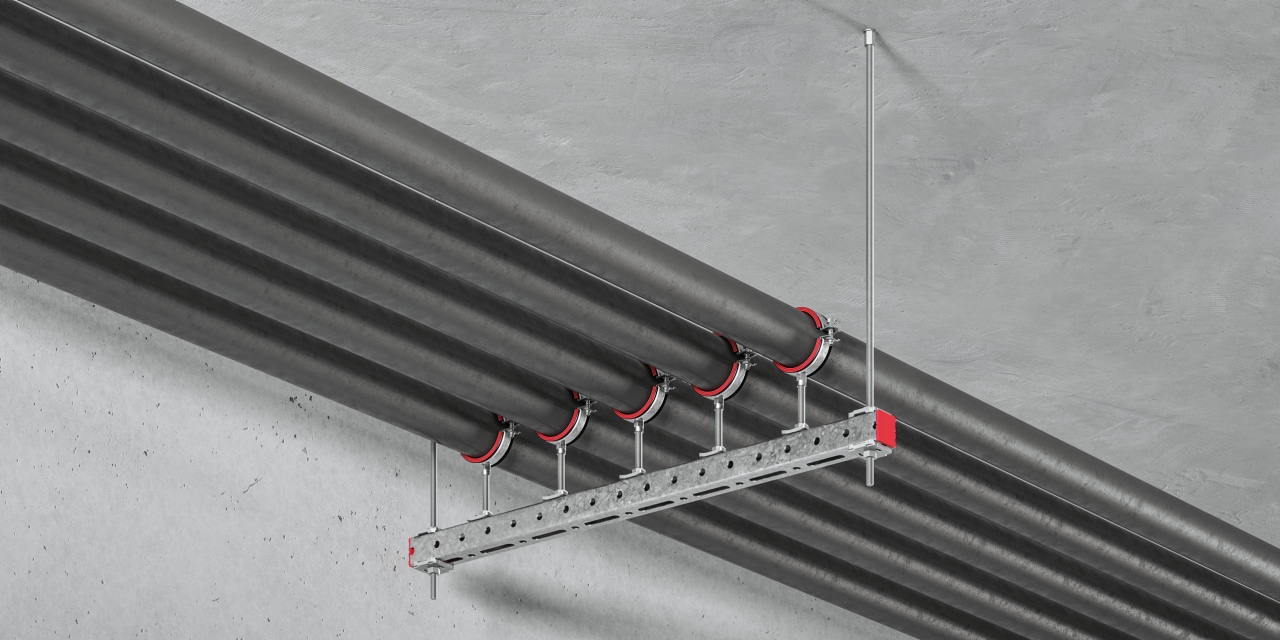

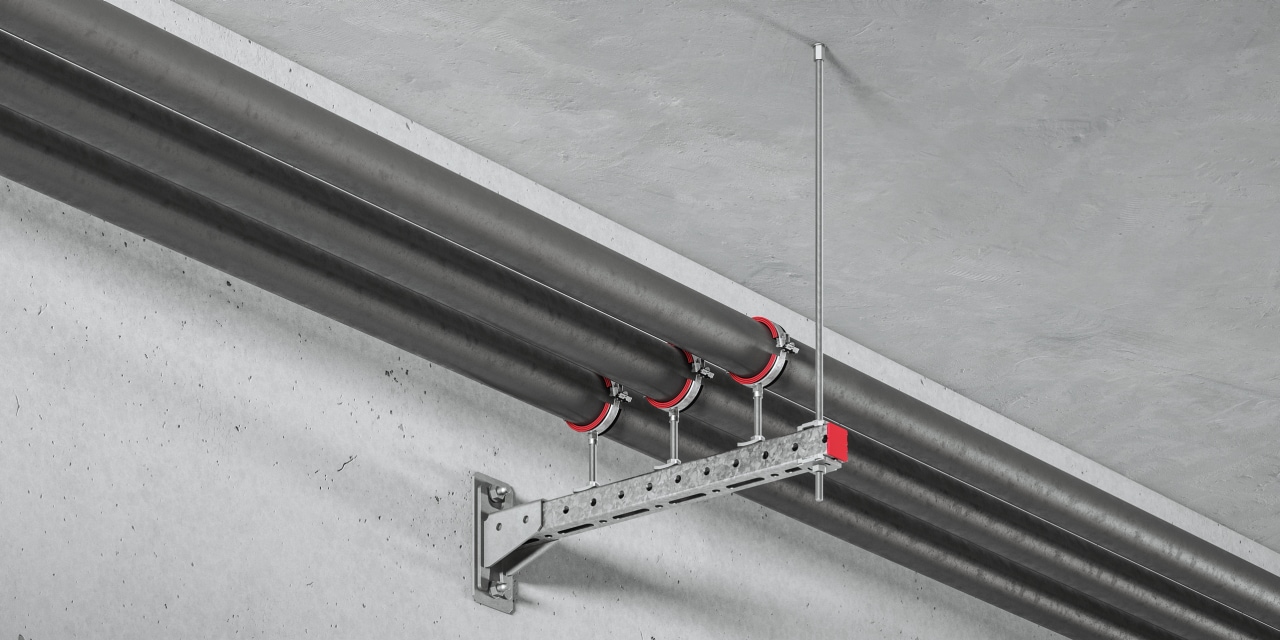

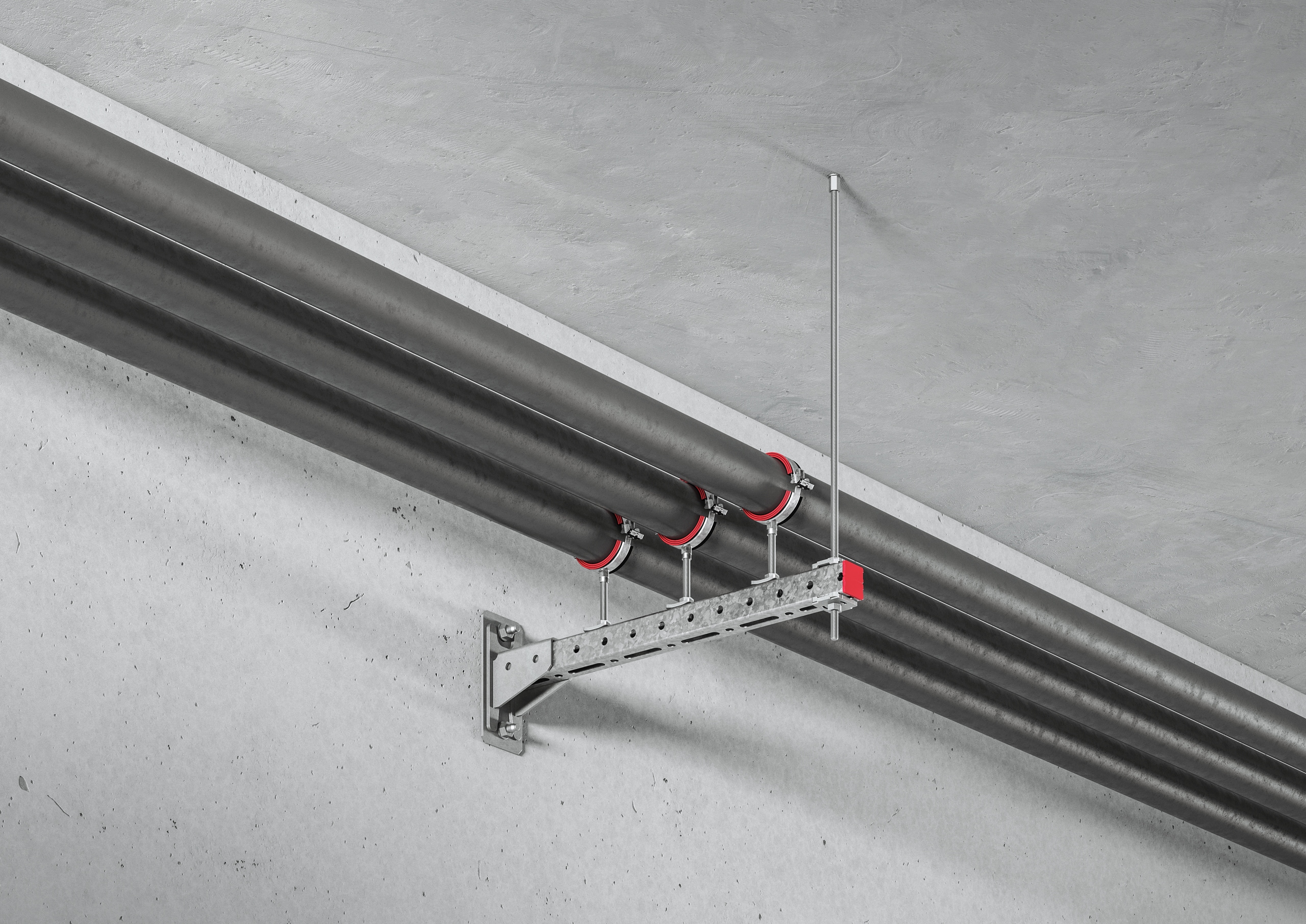

Abgehängte Konsole
Multi-Layer trapeze
