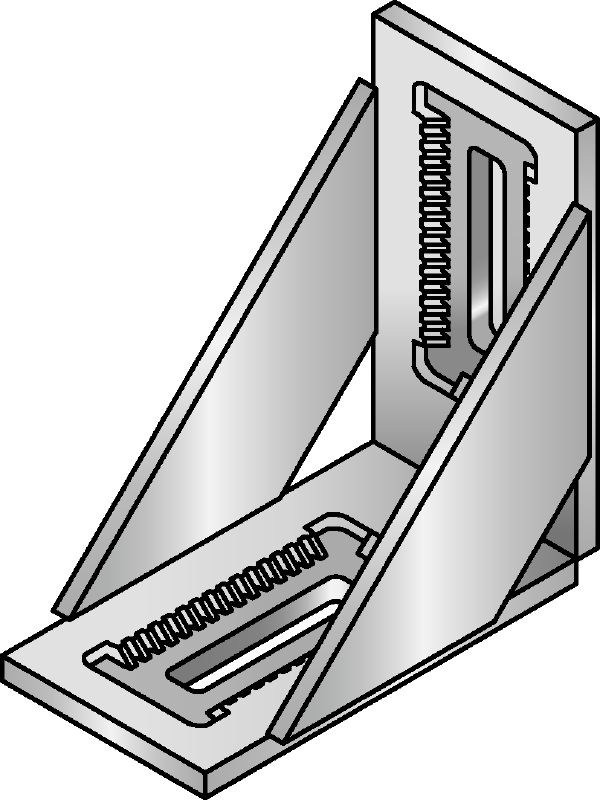

MIC-BA /H

Artikel #r7433538

Feuerverzinkte Verbinder der Ultimate-Leistungsklasse mit der höchsten Vielseitigkeit innerhalb des modularen MI Systems

Gewicht: 2.23 kg
Werkstoffzusammensetzung: Verbinder DD11 MOD – HN 547, S235JR – DIN EN 10025; Rückenplatte, Zahnplatte EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; Bolzen: Stahl, Festigkeitsklasse 8.8, Mutter: Stahl, Festigkeitsklasse 8
Oberfläche: Feuerverzinkt: min. Verbinder 55 µm – DIN EN ISO 1461; Rückenplatte, gezahnte Platte, Bolzen, Mutter 45 µm – DIN EN ISO 1461

Weitere technische Daten

Hilti Kunden suchten auch Schienenverbinder, 90 Grad, Winkel, stabil oder schwere Lasten

Vorteile & Anwendungen

Vorteile

Gewährleistet eine äußerst stabile und biegesteife Verbindung für Anwendungen mit hohen Belastungsanforderungen
Anfängliche Verstellbarkeit von 50 mm (2") zur schnellen Montage
Feineinstellung von 5 mm
Kompaktes Design für die schnelle und einfache Montage in mehreren Konfigurationen
Kein Schweißen erforderlich – dadurch schnellere und effizientere Montage

Anwendungen

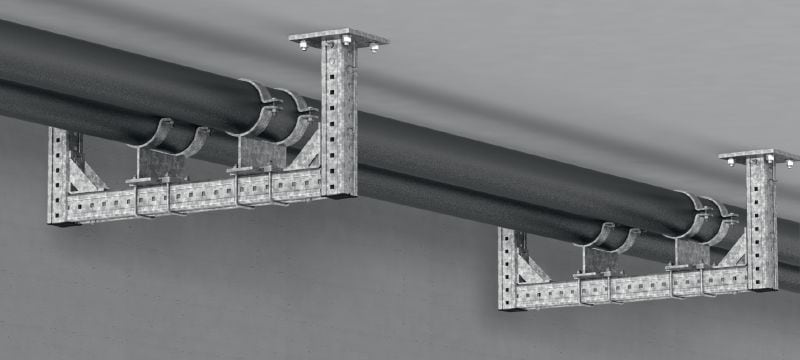

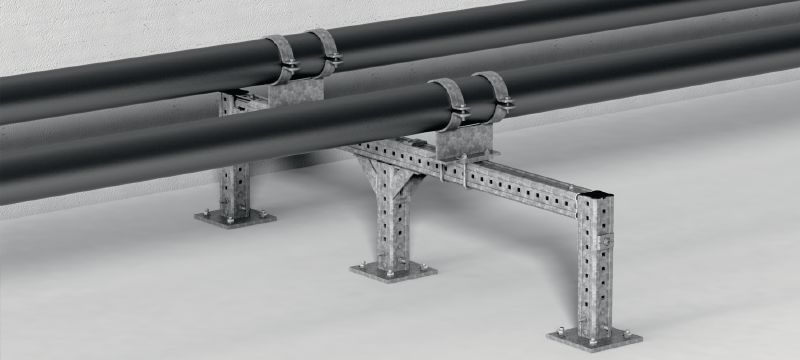

Modulares System für die Montage von Kabeltrassen und Rohrleitungen
Verbinder wird außen an MI Trägern montiert
Kann bei einem extrem biegesteifen Anschluss als Gegenpaar verwendet werden
Geeignet für MI-90 oder MI-120 Träger
Vielseitig einsetzbares Bauteil, das für zahlreiche Konfigurationen, einschließlich 3D-Strukturen, verwendet werden kann

Für Informationen bzgl. Zulassungen und Zertifikate klicken Sie auf den jeweiligen Artikel.
